SonarWiz 是地球物理和水文測量以及考古、管道和環境調查的行業一體化解決方案。該軟件具有直觀易用的工具、強大的數據采集和處理選項，為操作人員提供靈活的報告工具，以完成工作。



側掃

利用業內最完整的海底繪圖解決方案實時查看和分析側掃數據。SonarWiz 具有易于使用的勘測管理工具、可靠的數據采集、強大的后處理功能和靈活的報告選項。被包括 NOAA、NAVO 和 USGS 在內的全球數百家機構使用。



海底

利用 SonarWiz for Sub-Bottom Profilers 的實時數據采集和后處理模塊深入探索沉積層。海底剖面儀軟件包還包括導航、測深儀和磁強計輸入，因此您可以獲得勘測區域的廣闊視角。



水深測量

利用 SonarWiz 工作流程和工具集，采集和處理水深數據易如反掌。從帶有平面視圖、覆蓋圖和方向指示器的舵面顯示，到自動的整體勘測增益優化，您只需花很少的力氣，就能在船上制作出近乎無縫的振幅鑲嵌圖。



磁力測量

利用 SonarWiz for Magnetometry，幫助潛水團隊和打撈人員確定水下文物、寶藏和管道的位置，以便尋找、繪制地圖或打撈。用于鐵質物體探測的磁力測量數據與側掃或海底數據共同記錄，提供了寶貴的新信息層。



發布說明 - SonarWiz - 8.02.00（2025 年 1 月 7 日）



WIZ-2942 為NOAA可交付成果添加對垂直振幅 geotiffs 的支持

WIZ-3017 創建顏色映射選項，以匹配每個文件的顏色和亮度

WIZ-3245 在 SEGP 導出中為 XY 坐標添加小數點

WIZ-3254 在項目摘要報告中添加每個通道的樣本

WIZ-3294 在 NMEAWiz - 中添加 2 個新功能

WIZ-3355 使核心成為具有屬性的獨立對象

WIZ-3356 增加對 CSF 文件重命名添加注釋的支持

WIZ-3401 Bathy 瀑布圖中的信號窗口具有垂直深度刻度

WIZ-3416 支持導出COG（Cloud Optimized Geotiff）Geotiff文件

WIZ-3421 SonarWiz SEGY Export - 添加將地圖標量更改為 CSF 到 SEGY 工具的功能

WIZ-3438 GeoTiff 導出的分辨率上限為 .06m。將可用性提高到 .1m



系統要求



SonarWiz 已在 Microsoft Windows 10 至 Microsoft Windows 11 上進行測試并獲得支持。

在運行 Microsoft Windows 的 Amazon AWS 和 Microsoft Azure 實例上測試并支持 SonarWiz

安裝必須由具有管理員權限的賬戶執行

安裝驅動器需要約 2.0 GB 的可用磁盤空間

至少 8 GB 內存

顯卡必須完全支持 DirectX11

支持的最低屏幕分辨率為 1024 x 768



主屏幕



SonarWiz 屏幕由主窗口、菜單、工具欄和可選窗口停靠區組成。主窗口稱為 “地圖窗口”，用于顯示地理參考數據。地圖顯示中可添加底圖圖像和測量線，以提供視覺參考。數字化地物和目標也可顯示在該地圖上。

主顯示屏

主顯示窗口提供一個交互式二維地圖視圖，顯示加載到項目中的所有聲納數據，以及所選要顯示的任何底圖、地物、聯系人和地圖裝飾。



快速訪問工具欄



快速訪問工具欄提供了創建新項目、加載現有項目和保存當前項目的功能。還可以訪問項目設置和程序設置。  單擊 SonarWiz 大圖標可顯示更大版本的菜單，并帶有圖標的文字說明，還可顯示最近打開的項目列表。更多信息請參閱快速訪問工具欄。



命令功能區

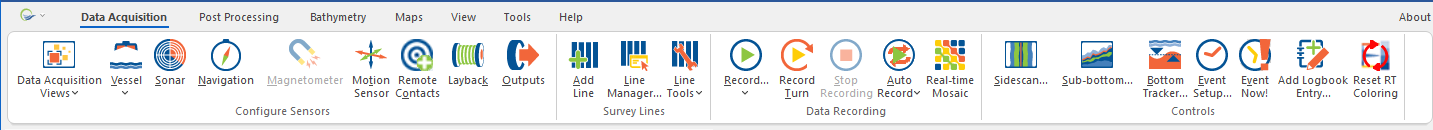

命令功能區是一組有用的按鈕和控件，分為 7 個頁面或選項卡。這些選項卡按您正在執行的任務（如數據采集或后處理）排列。SonarWiz 的大部分功能都可以直接從命令功能區訪問。請注意，如果您沒有這些命令所需的許可證，某些選項卡可能不會出現。

制圖工具欄

制圖工具欄提供操作地圖顯示的基本控制，包括平移和縮放功能、選擇工具以及在地圖上繪制聯系人和地物的控制。

項目瀏覽器

項目瀏覽器列出了加載到 SonarWiz 項目中的每個對象，并根據對象類型進行分組。您可以在此啟用或禁用對象，并通過右鍵單擊對象訪問特定對象的上下文菜單，這些菜單提供了可以對這些對象執行的操作。

Top

屬性窗口

在 “項目瀏覽器 ”中選擇對象后，“屬性 ”窗口會顯示所選對象的詳細信息。許多屬性（如對象的調色板）都可以在對話框中直接操作。



連接狀態區域

狀態欄的連接狀態區域顯示實時導航和聲納連接的上下狀態。它還提供 CTI 支持網站的直接鏈接和刷新屏幕的命令。



輸出信息日志

The Output Message Log window displays ongoing status information generated by SonarWiz as it runs. The complete log can be opened from the Tools Menu.



光標信息

狀態欄的 “光標信息 ”部分顯示光標在地圖窗口中的地理位置、投影坐標中的相同位置，以及在水深測量面上時該測量面的值。



色彩窗口

色彩窗口可控制全球數據類型（如側掃、水深測量和底層顯示）的調色板顯示。



SonarWiz項目



SonarWiz 項目是執行所有數據收集和后處理的容器或環境。



從物理上講，它是硬盤上文件夾和文件的集合。這些文件夾和文件共同存儲項目的設置和參數（如地理位置和坐標系）以及處理過的聲納數據和其他輔助數據，如目標、數字化特征和報告。所有項目文件和文件夾都位于一個根文件夾--項目文件夾下。



SonarWiz 中的大多數功能都需要您打開一個項目。

除非打開項目（新項目或現有項目），否則 SonarWiz 的主要功能（如數據采集、后處理和地圖）將無法運行。



SonarWiz 首次啟動時，要么打開上次編輯的項目（如果已在高級設置窗口中指定），要么打開 “打開現有項目 ”對話框。用戶可以從該菜單中選擇一個現有項目進行編輯。



如果用戶希望創建新項目，請單擊 “取消 ”按鈕關閉 “打開現有項目 ”對話框，并顯示沒有當前項目的 SonarWiz 界面。在此對話框中，用戶可以創建新項目、打開現有項目或直接使用工具菜單功能。



創建新項目時，SonarWiz 將以您指定的名稱創建項目文件夾，然后創建所有必要的子文件夾和文件。您不應刪除或重命名任何這些文件夾或文件。



底圖和覆蓋圖



除了聲納鑲嵌圖和其他地理參考項目（目標、勘測線和數字化特征）外，SonarWiz 還能在主視圖中顯示多個參考地圖和圖像。這些地圖可用于在勘測期間和之后提供可視化參考，也可用于在將數據納入報告和演示文稿之前提高數據質量?；旧希讏D通常是海圖，位于聲納數據顯示層的下方（后面）。覆蓋圖通常在聲納數據顯示層的上方（頂部）顯示。



地圖數據類型



兼容的地圖數據類型可分為兩大類：



光柵地圖

光柵地圖是一種文件結構，其中的地圖或圖像以單元格或 “像素 ”的矩形網格形式存儲。每個像素的數值代表該像素所覆蓋區域的顏色、強度、振幅或其他屬性值。



光柵地圖的例子有 JPG 衛星圖像、海圖和 GeoTiffs。



矢量地圖

矢量地圖是一種文件結構，其中的地圖元素（線、點和多邊形）以離散幾何點和矢量的形式存儲，由一個或多個坐標對定義。矢量地圖的例子有 S-57 地圖、ESRI Shapefiles (SHP) 和 USGS 數字線形圖。



地圖顯示類型

參考地圖可顯示為底圖或覆蓋圖。這兩種顯示類型的區別在于相對于聲納鑲嵌圖的顯示順序。



底圖



底圖是在聲納鑲嵌圖的 “下方 ”繪制的。因此，在有重疊的區域，聲納數據會遮擋底圖。底圖通常是光柵圖像，例如航空照片、衛星圖像或海圖，但矢量圖和光柵圖都可以作為底圖。



覆蓋層

覆蓋圖是在聲納鑲嵌圖 “上方 ”顯示的參考地圖或繪圖。由于疊加圖中的元素會遮蓋其所覆蓋的馬賽克部分，因此疊加圖通常是矢量文件。在大多數情況下，光柵圖像疊加會完全遮蓋底層的鑲嵌圖。
