Chesapeake SonarWiz--測深處理快速入門指南

本指南將向您介紹如何在 SonarWiz 中導入和處理掃描測深數據。



通過遵循此過程，您將學習如何：

使用導航、運動和測深傳感器配置船舶文件

導入測深數據

加載和應用聲速剖面和潮汐記錄

編輯和清理導航和不良測深

處理帶狀測深反向散射

創建測深和振幅網格



指示



1. 單擊“新建項目”圖標打開“創建新項目”對話框

2. 輸入項目名稱和項目文件夾，然后設置數據的大致位置。這可以通過輸入已知位置或從文件獲取來完成 - 導航到項目中的單個文件（注意：此時，只需要一個文件來設置大地測量，無論要處理的文件數量是多少）。單擊“自動選擇 CRS”按鈕，SonarWiz 將選擇適合您的項目位置的 UTM 坐標系。

注意：坐標源部分不適用于水深測量項目。



3. 在程序中，轉到第二個選項卡 - 后處理 - 并單擊導入按鈕。這將打開所有聲納文件類型的導入對話框。

4. 設置原始文件的導入大地測量。演示數據中的 JSF 文件使用 WGS 84 大地測量（緯度和經度）位置記錄。因此適當?shù)目臻g參考 ID 是 EPSG:4326：

5. 在文件打開對話框中，單擊文件類型特定選項按鈕以指定要導入的水深測量數據包。大多數文件類型（例如 S7K 和 ALL）都有一個自動選項，該選項將嘗試選擇文件中可用的最佳導航、水深測量和圖像數據包。

6. 選擇一個或多個要導入的水深測量文件，然后單擊“打開”。

7. 選定的文件將立即開始導入 SonarWiz。

8. 導入完成后，您應該會看到項目資源管理器中列出的文件，并且水深測量數據將顯示在主顯示窗口中：如果您的顏色不一樣，您可以選擇下面顏色窗口中帶有紅色框的選項。

9. 要控制主顯示屏中的水深測量顏色，請從“地圖”工具欄中打開“顏色窗口”，然后將“數據類型”設置為“水深測量”：

您可以調整調色板和色階模式。

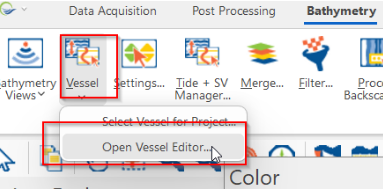

10. SonarWiz 將根據您導入的水深測量文件中存儲的信息自動為項目配置船只。但是，配置信息可能錯誤或不完整。最好打開船只編輯器并進行必要的調整。從后處理功能區菜單中選擇船只 | 打開船只編輯器...。

11. 在“容器編輯器”中，您可以配置容器形狀和大小、容器屬性和傳感器偏移。您所做的任何更改都會立即保存。完成后，只需關閉“容器編輯器”即可。

12. 如果您對船只進行了任何更改，請注意項目資源管理器中每個水深測量數據集旁邊的彩色圖標將變?yōu)辄S色。這表示水深測量已過期，需要重新計算或重新合并。如果是，請右鍵單擊水深測量文件分支并選擇合并。

13. 右鍵單擊??項目瀏覽器的潮汐文件分支，然后選擇編輯/導入潮汐文件…

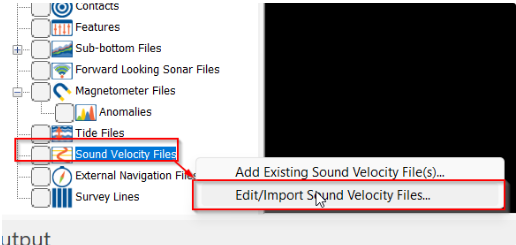

14. 右鍵單擊??項目瀏覽器的聲速文件分支，然后選擇編輯/導入聲速文件…

15. 單擊“Bathymetry | Tide + SV Manager…”按鈕打開潮汐和聲速管理器。

16. 在潮汐和聲速管理器中，為每個水深測量數據集選擇一個潮汐文件和聲速剖面圖。使用“自動潮汐…”和“自動 SV…”按鈕讓 SonarWiz 根據時間和距離分配文件。您還應該設置表面聲速的來源（默認值：傳感器值）和射線追蹤方法：（如果有 SVP，則建議使用剖面圖，否則使用傳感器值）。

17. 單擊“確定”關閉潮汐和聲速管理器。

18. 右鍵單擊??項目資源管理器中的“外部導航文件”分支，然后選擇“添加/導入外部導航文件…”（如果要使用）。否則，SonarWiz 將從存儲在水深測量文件中的內部導航中提取導航。

19. 當您對項目做出會影響水深測量的更改時，請單擊水深測量功能區欄上的“合并...”來重新計算水深測量。

20. 合并向?qū)?- 文件選擇。選擇要重新計算的文件。單擊下一步。

21. 合并向?qū)?- 輔助數據選擇?？刂?SonarWiz 如何計算測量的位置、姿態和高度。有多種選項可用于應用潮汐、壓力傳感器和天線高度。單擊下一步。

22. 合并向?qū)?- 誤差模型數據。如果您想使用 C.U.B.E. 網格算法，則需要定義每個水深測量的不確定性。SonarWiz 提供了從簡單的 IHO 模型到完整誤差模型計算的多種選項。單擊下一步。

23. 合并向?qū)?- 過濾器設置。合并過程的最后一步是將自動過濾器應用于數據。有 10 種可用的過濾算法，包括角度/范圍 限制器、密度過濾器等。這些過濾器可以在合并過程之外運行，只需單擊 Bathymetry 功能區菜單中的“過濾器”按鈕即可。單擊“完成”以運行合并過程。

SonarWiz 將記住您指定的合并設置。如果您將來需要重新合并數據，您可以隨時在合并向?qū)е袉螕?ldquo;完成”以使用以前的設置。

24. 合并過程完成后，項目資源管理器中每個測深數據集旁邊的指示器應再次變?yōu)榫G色。

25. 要編輯水深測量數據集的導航或姿態數據，請用鼠標選擇數據集，然后單擊水深測量功能區菜單中的導航和姿態編輯器圖標。

導航和姿態編輯器具有用于消除不良導航產生的尖峰、對天線高度應用低通濾波器和其他有用功能的命令。

26. 為了手動編輯水深測量數據，SonarWiz 提供了兩種不同的編輯器。第一種是 Swath 編輯器。Swath 編輯器允許您一次編輯單個水深測量數據集。這是一個很好的編輯器，可用于刪除每次 ping 上重復的不良水深測量數據，例如表面反射或沿船體滾動到傳感器上的空化干擾。



要打開 Swath 編輯器，請?jiān)陧?xiàng)目資源管理器或主顯示屏中選擇一條軌跡線，然后單擊水深測量功能區菜單中的 Swath 編輯器圖標。

第二個編輯器是區域編輯器。此編輯器允許您清理選定多邊形內所有重疊的測深。這是一個很好的編輯器，可用于清理復雜的地形或水下碎片。

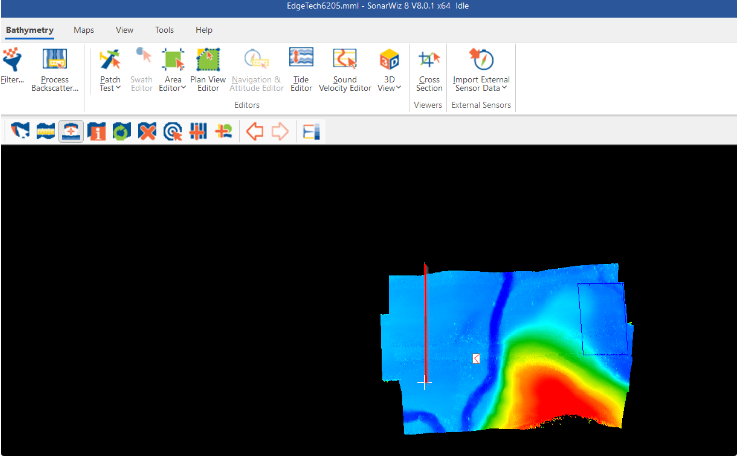

要打開區域編輯器，請單擊“水深測量”功能區菜單中的區域編輯器圖標，然后在要編輯的區域周?chē)L制一個框：

區域編輯器將打開選擇中的所有水深測量數據，您可以在其中以 3D 點云顯示的形式編輯水深測量。

27. 要校正滾動、俯仰和航向偏差，請使用補丁測試實用程序。選擇 Bathymery 功能區菜單中的補丁測試圖標，然后選擇要校正的校準類型。

繪制一條橫跨補丁線的輪廓以打開校準實用程序。對于滾轉校準，繪制一條橫跨兩條或多條重疊線的線。對于航向和俯仰，繪制一條與兩條或多條重疊線平行的線。

調整左舷和右舷通道，直到重疊輪廓對齊。示例顯示在平坦的海床上進行的滾動測試。這是校準之前：

這是之后：

單擊“保存”將結果保存到船只。水深線旁邊的合并圖標應變?yōu)辄S色，表示數據需要再次與新的偏移值合并。



28. 要?jiǎng)?chuàng)建水深數據網格，請將主顯示縮放到要網格化的區域。右鍵單擊項目資源管理器的網格分支，然后選擇創建新網格…命令。



注意：只有您在項目資源管理器中啟用（選中）的水深測量文件才會添加到網格中。您必須至少選中 1 個水深測量文件。

29. 在網格設置窗口中：



數據源：內部

網格范圍：默認為屏幕大小

網格單元大?。哼x擇適合您的數據。

輸出網格文件根名稱：為將要?jiǎng)?chuàng)建的網格選擇一個基本名稱

主要網格表面類型：深度

網格算法：平均值

可選網格：根據需要



單擊“確定”開始網格化過程。

30. 新網格將添加到項目資源管理器中，它們將出現在主顯示屏中的水深測量下方。此時，您可能需要更改水深測量視圖設置以?xún)H顯示導航線，以便可以看到網格。選擇視圖功能區菜單，然后選擇繪圖模式 | 水深測量繪圖模式 | 導航繪圖模式

這會將主顯示屏更改為僅顯示您的水深測量的導航線，并允許網格透過：

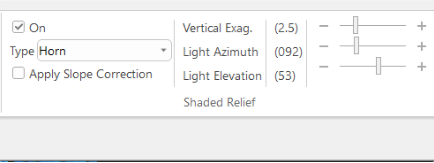

31. 在視圖菜單中啟用表面上的陰影浮雕效果：

使用滑塊調整垂直夸大、燈光方位角和燈光高度。網格將立即響應：

32. 要更改您創建的網格的調色板，請?jiān)陧?xiàng)目資源管理器中選擇網格，然后單擊網格屬性窗口中的顯示選項卡。您可以直接在色階下拉菜單中更改調色板，也可以單擊“…”按鈕打開色階屬性對話框，完全控制顏色映射。

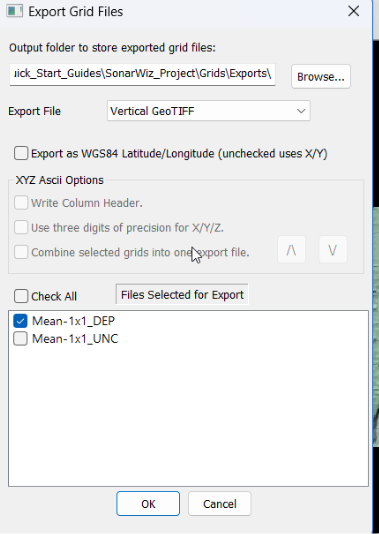

33. 要從 SonarWiz 中導出網格，請右鍵單擊項目資源管理器中的網格，然后選擇將網格導出為...命令。

SonarWiz 支持超過 20 種網格導出格式。





單擊“確定”導出網格。

34. 要處理水深測量文件中的振幅數據，請切換顯示以顯示反向散射。在“視圖”功能區菜單上，選擇“繪圖模式”|“水深測量繪圖模式”|“繪制反向散射”。您的水深測量文件需要在“水深測量文件”分支下打開。



這將切換顯示以顯示來自水深測量文件的原始強度數據

35. 要控制反向散射數據的顏色，請打開“顏色”窗口并將“數據類型”更改為“反向散射”。然后，您可以為反向散射選擇一個新的調色板。



36. 要使水深測量反向散射標準化，請啟用（選中）項目中的所有水深測量線，然后單擊水深測量功能區菜單中的“處理反向散射…”按鈕。這將打開“處理反向散射向?qū)?rdquo;。

選擇“全部檢查”按鈕并單擊“完成”以接受默認設置。SonarWiz 將處理您選擇的反向散射數據。

完成后，主顯示屏將顯示標準化背向散射：

37. 要?jiǎng)?chuàng)建反向散射數據的網格，請右鍵單擊項目資源管理器的網格分支，然后選擇創建新網格…

注意：只有啟用（選中）的水深測量文件才會添加到網格中

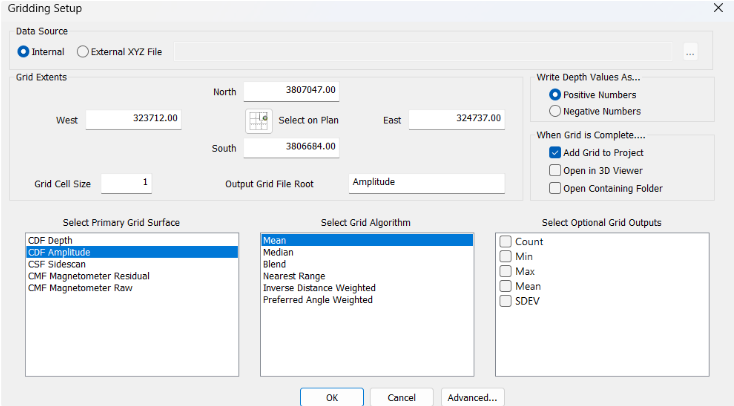

38. 在網格設置對話框中…

數據源：內部

網格范圍：默認為屏幕大小

網格單元大?。哼x擇適合您的數據。

輸出網格文件根名稱：為將要?jiǎng)?chuàng)建的網格選擇一個基本名稱

主要網格表面類型：振幅

網格算法：混合

可選網格：根據需要（混合沒有可選網格）



單擊“確定”開始網格化過程。

39. 新的反向散射網格已添加到項目資源管理器中。反向散射網格將出現在您的水深測量下方，因此與以前一樣，您可能需要將水深測量顯示模式切換為導航，以便您可以查看結果（或關閉項目資源管理器中的水深測量線）

反向散射網格可以像水深測量網格一樣導出。右鍵單擊項目資源管理器中的網格，然后選擇將網格導出為…命令。

40. 處理后的反向散射網格也可以導出為 GeoTiff。設置主顯示以?xún)H顯示反向散射網格（暫時關閉水深測量線以及您不想在導出圖像中顯示的任何其他特征和地圖裝飾）。在后處理菜單中，選擇導出 | 將項目導出為地理圖像。

提示：如果您想讓背景透明，請確保背景顏色不會出現在調色板中，否則導出圖像時某些數據可能會變得不可見！例如，如果您有灰度調色板，請不要選擇白色或黑色作為背景顏色，請嘗試藍色或紅色。然后，SonarWiz 可以在導出過程中安全地從圖像中刪除所有紅色像素，而不會意外刪除真實數據。

41. 要選擇水深測量文件上的目標，請?jiān)陧?xiàng)目資源管理器或主窗口中右鍵單擊水深測量數據集，然后選擇數字化新水深測量特征...或數字化新反向散射特征...

這將在數字化瀑布顯示中打開文件，您可以在其中數字化新目標。您可以同時在水深測量和背散射數字化儀中打開同一個文件！

42. 要以 3D 形式查看水深測量數據，請?jiān)?ldquo;視圖”功能區菜單中啟用 3D 視圖

43. 選擇您想要顯示的水深測量文件或水深測量網格（必須具有 z 值才能工作）并在屬性窗口中檢查 3D 視圖中的顯示。
