Chart FX——坐標軸簡介

坐標軸是最重要的元素之一，因為讀者需要借由其所包含的信息來理解圖表。在大多數情況下，圖表是以 XY 坐標系繪制的。數值或 Y 軸顯示數值數據所代表的數值范圍，而類別軸或 X 軸則顯示圖表中數據的細分情況。下圖突出顯示了數值 (Y) 軸和類別 (X) 軸：



當您第一次創建和填充圖表時，Chart FX 使用一種“最佳擬合”算法來自動適應坐標軸設置。這種行為最大限度地減少了自定義圖表坐標軸的初始編程工作。然而，在大多數情況下，程序員會面臨復雜的坐標軸配置情況，如標簽、滾動、刻度標記和格式設置，這些功能是必備的，用戶需要借由它們跟蹤和分析數據。



我們將在相關文檔中介紹最常見的坐標軸操作情況以及用于增強圖表可讀性的高級功能和技術，如創建對數刻度、多坐標軸以及坐標軸區域和窗格。



數值坐標軸和分類坐標軸

正確配置坐標軸的第一步是識別所處理的是數值坐標軸還是分類坐標軸。有時這并非易事，您可能需要仔細檢查圖表。在大多數情況下，分類坐標軸會與數值坐標軸會相伴出現，如上圖所示。

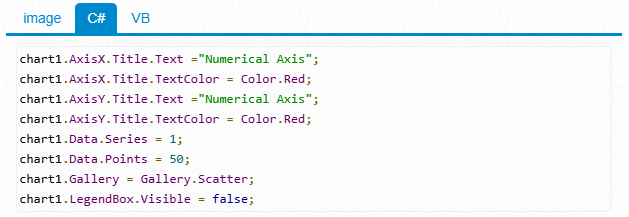

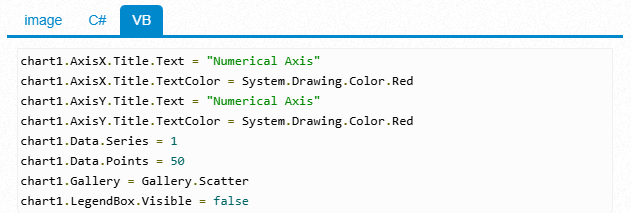

不過，在 XY 散點圖中，兩個坐標軸都是數值坐標軸。同樣，對于某些圖表類型（如甘特圖或橫條圖），X 軸仍是分類軸，但您可以將它設為垂直軸。此外，有些圖表類型甚至沒有 X 軸或 Y 軸；例如，餅圖就無需設置任何軸對象的屬性。



下列圖表展示了上述幾種情況：

從本質上講，數值坐標軸包含一系列數字，這些數字分別與對應的tick mark值關聯，所以對這些數字進行刻度標記或格式設置的所有屬性都會作用于數值坐標軸上。在處理數值坐標軸時，您無需費心地對每個tick mark值進行標記，因為 Chart FX 會自動為坐標軸中的每個刻度標記選擇標簽（或數字）。



相反，分類軸顯示的是標簽（而不是數字）。在大多數情況下，您需要為每個刻度標記添加標簽，以提高圖表的可讀性。如果沒有為分類坐標軸指定標簽，Chart FX 將為坐標軸上的每個刻度標記分配數字標簽（1,2,3......）。
