SINGLE DESIGN PANELIZER



快速地將您的PCB設計轉換為一個X乘Y陣列，以備PCB組裝。



為裝配準備陣列需要七個步驟：



步驟1：加載PCB設計數據

如果您已經在CAM編輯器中加載了PCB設計文件，那么只需單擊“使用加載的數據”按鈕。如果您想從新數據開始，點擊“加載PCB數據”按鈕。在任意一種情況下，Single Design Panelizer都會顯示您的PCB的尺寸：



第2步：選擇“Mouse Bites”或“V Score Lines”選項

您可以選擇使用帶“Mouse Bites”或“V Score Lines”的制表符布線來拆下PCB板。每一個都顯示在下面。“Mouse Bites”的標簽路徑顯示在左側。V Score Lines顯示在右側。如果要使用“Mouse Bites”卸下陣列，我們建議您考慮使用帶有砂光盤的Dremel工具。這使得使用磁盤的邊緣很容易切斷“Mouse Bites”。然后，使用磁盤的表面，以使由Mouse Bites留下的任何粗糙點變得平滑。有了V Score Lines，您只需在組裝后將電路板拆開。用Mouse Bites脫皮可以使木板邊緣更干凈。V Score Lines剝皮更簡單，但結果是板邊緣更粗糙。此外，V Score Lines脫皮僅適用于方形或矩形板。





“Mouse Bite”詳情如下圖所示：



第3步：設置PCB數量和面板尺寸

點擊“設置PCB數量和面板尺寸”按鈕。然后從以下兩種方法中選擇一種：



以X和Y輸入所需的板數量，然后選擇所需的面板尺寸。點擊“自動調整數量到面板尺寸”按鈕。Single Design Panelizer將計算所需的面板大小，并將其添加到“保存的面板大小”組合框中。



從“保存的面板尺寸”組合框中選擇以前保存的面板尺寸。點擊“Auto Fit Qty to Panel Size”（自動調整數量到面板尺寸），Single Design Panelizer將確定在所選面板尺寸的X軸和Y軸上有多少塊板適合。請注意，將計算“正常”和“旋轉”配合。如果有更多的電路板適合旋轉位置，則會選中“為最佳配合而旋轉的電路板”復選框。





步驟4：添加PCB基準點（可選步驟）

PCB基準點是PCB裝配工用來幫助您的PCB板在他們的選擇和放置機器的方向。通過定位PCB基準點的中心，PCB裝配工可以調整您的拾取和放置數據，使其在線路板位置和/或線路板旋轉中發生小偏移。PCB基準點是位于“Top Copper”層上的小型圓形或方形焊盤。如果您的設計在電路板的底部有元件，那么您也需要PCB基準點在“Bottom Copper”層上。通常，在PCB的對角上有兩個基準點。如果PCB已經包含PCB基準點，則可以跳過此步驟。



點擊“添加PCB基準點”將PCB基準點添加到您的設計中。“PCB基準點”控件將被激活，如下所示。



從“基準形狀”組合框中選擇“圓形”（最流行）或“方形”形狀。輸入“基準尺寸”（確定添加的銅墊尺寸）和“掩模膨脹”（確定焊錫掩模膨脹）。然后，點擊“插入頂層PCB基準點”或“插入底層PCB基準點”按鈕插入基準點。將光標移動到要輸入PCB基準點的位置，然后單擊“Enter”。請注意，如果將基準點插入板上的銅平面區域，則Single Design Panelizer將自動創建間隙。



第5步：添加Mouse Bites

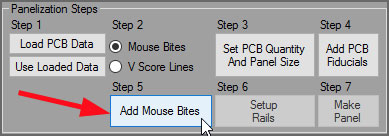

如果您在步驟2中選擇了“Mouse Bites”選項，請單擊“Add Mouse Bites”按鈕。



這將啟動“Edit Mouse Bites”對話框。您可以通過以下三種方式之一添加Mouse Bites：“最接近單擊位置”、“邊緣居中”或“分布在邊緣”。

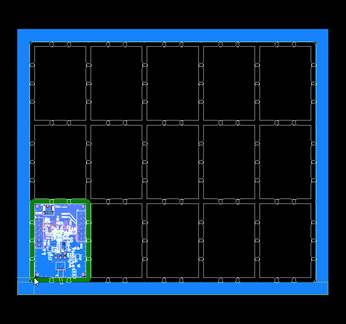

單擊“Start”開始安裝鼠標點。然后單擊要輸入鼠標點的位置。如果需要，請單擊PCB的相對邊緣，在PCB的相對邊緣插入匹配的鼠標點。如果您想插入更多的鼠標點，請?jiān)俅螁螕?ldquo;Start”。當您完成時，單擊“Done”。整個數組的鼠標點將快速生成并插入到面板中。





第5步：添加V Score Lines

如果您在步驟2中選擇了“V Score Lines”選項，請單擊“添加V Score Lines”按鈕。



V Score Lines被添加到面板中：



第6步：設置軌道

單擊“設置軌道”以顯示“軌道選項”控件。



面板的角。我們還建議您偏移面板邊緣的距離，以防止無意中將旋轉的面板放置到拾取和放置機器中。



第7步：Make Panel

PCB Analyzer會自動配置層編號，以便您可以快速單擊“Make Panel”來創建完成的陣列。左側顯示了使用V Score Lines的成品面板。使用Mouse Bites完成的面板顯示在右側。
