PCB Analyzer
將客戶提供的數據轉換為可用于面板化的文件的快速、簡單的方法。

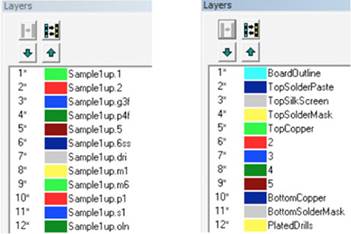

很難識別客戶提供的數據??蛻羰褂玫膱D層名稱并不總是直觀的。此外,數據可以以任何順序提供,這進一步增加了層標識的復雜性。使用PCB Analyzer識別每一層后,數據將被重新排序和重命名,以使設計更易于理解。右圖中的原始數據不易理解。在用PCB Analyzer處理后,層被重新組織并且更容易理解。數據總是以相同的順序呈現。類似于PCB的構造方式。這使得隨后通過自動化腳本處理數據變得更加容易,因為每個層現在都被清楚地標識出來了。

有一個復雜的工作,有很多盲孔和埋孔層?沒問題。EMS Magician使設置這些工作變得容易。只需為每個盲層和/或埋層對選擇起始層、結束層和包含鉆孔數據的層。EMS Magician向您展示了一個圖形表示的演習堆棧。請注意,CAM編輯器中的層將自動重命名,以使網絡列表提取速度變得很快!

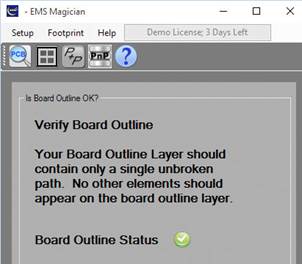

很多時候,我們的客戶不提供PCB輪廓?;蛘咻喞嵌鄬拥?。在我們不想要的地方。PCB Analyzer幫助您識別和清理PCB輪廓。一旦您確定了輪廓層,我們通過刪除重復元素、合并共線軌跡、刪除覆蓋元素和縮小輪廓中的小間隙來清理它。

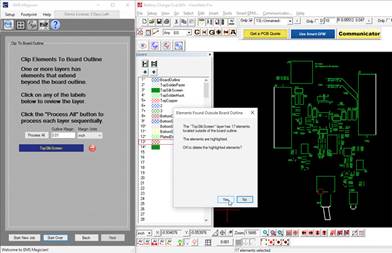

我們經??吹綌祿挥赑CB外形之外?;蛘咛拷喞吘?。PCB Analyzer將檢查每一層,并自動將元素剪輯到PCB輪廓的指定邊距內。您可以在提交刪除之前檢查每個層。

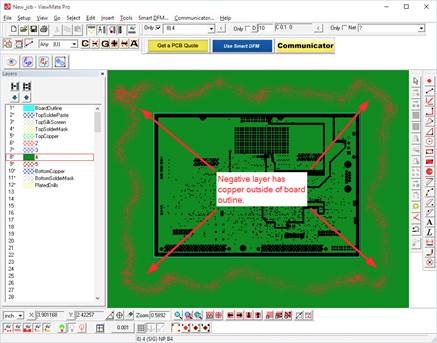

有時,我們會看到負數據層的銅位于PCB外框之外。如果我們想用負層數據逐步重復設計,這會產生問題。

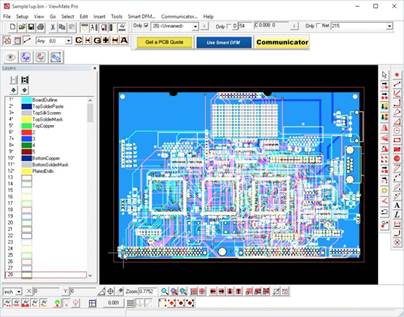

PCB Analyzer將自動將負層轉換為具有等效幾何結構的正層。除PCB外形之外沒有更多數據!

PCB Analyzer將執行DFM檢查,以確保設計已準備好進行制造。使用我們預定義的DFM規則集之一,或創建并保存您自己的自定義DFM規則集。在運行DFM規則檢查后,有問題的規則旁邊會出現“Show”按鈕。

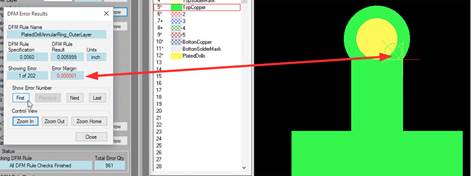

您可以快速導航錯誤。使用導航控件循環查看錯誤。使用CAM編輯器進行更正,然后重新運行DFM檢查,直到所有問題都得到解決。

DFM規則檢查之一允許您設置絲網剪裁邊距。PCB Analyzer將使用您指定的值來自動剪裁頂部和底部的絲網層。

PCB Analyzer自動配置層編號,以便快速提取網絡列表。您可以提取包含跟蹤信息的IPC-356行業標準網絡列表和PentaLogix F04格式的網絡列表。這樣就可以輕松地跨多個層導航網絡列表:
