ViewMate



ViewMate

Gerber Viewer

• 包括智能DFM和ViewMate Responder
• 逐層設計可視性
• 可以立即獲取PCB的報價并訂購它



ViewMate Deluxe

Gerber Editor

• 包括智能DFM和ViewMate Communicator
• 編輯并保存Gerber和Drill數據
• 在一個面板上放置多個設計樣本
• 導入ODB++



ViewMate Pro

Advanced CAM Processor

• 包括智能DFM和ViewMate Communicator
• DXF -> Gerber -> DXF
• 創建模板孔
• 導入ODB++
• 許多高級CAM功能



1. 導入和導出AutoCAD DXF文件

您現在可以使用ViewMate Pro查看和編輯DXF文件。例如，如果板輪廓作為DXF文件提供，則可以將其導入到ViewMate Pro中。然后可以使用它生成所需的制造文件，也可以使用智能DFM進行處理。用戶還可以將任何Gerber層導出到DXF文件。



DXF到Gerber

由于印刷電路板是在AutoCAD中設計的，所以有時制造圖是DXF格式的。只需單擊幾下鼠標，即可將DXF文件導入到ViewMate Pro中。加載到ViewMate Pro后，可以編輯數據并另存為擴展的Gerber文件或?qū)⒏暮蟮膶?dǎo)出為DXF格式。



Gerber到DXF

這對于在AutoCAD中編輯Gerber數據很有用，后者可能比大多數CAM系統擁有更復雜的幾何工具。

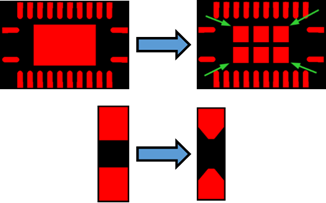

2. 模板模塊。它允許從PCB（Gerber）數據生成模具形狀

• 將護墊分為“window panes”。
• 用“homebase”孔替換成對的矩形墊。
• 創建可導入并用于未來設計的光圈庫。

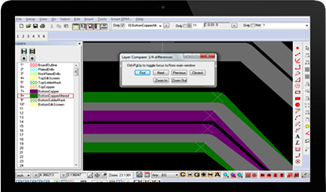

3. 自動層對層比較

• 使用圖層比較功能比較兩個圖層。
• 確保設計的新版本在連通性方面不存在差異，除非在您希望更改的區域。
• 比較“Element by Element”或“Copper Area”。
• 您可以一次比較多組圖層。



4. 選擇電氣連接元件的能力

• 使用此功能，您可以單擊任何元素并突出顯示與該元素電氣連接的所有元素。
• 此功能跨多個層工作，并使用可用的鉆取和通過多個層來確定多層連接。
• 將顯示模式更改為灰色顯示所有不屬于所選網絡的元素。選定的網絡將以網絡元素所在的各個圖層顏色顯示。這使得您很容易就能看到電連接網絡的結構。



5. 導入網絡列表文件（IPC-356A）

導入后，可以使用網絡名稱在主視圖中檢查網絡列表連接。



6. 清理Gerber數據并減小文件大小

• 許多Gerber文件都包含使文件比需要的大得多的無關元素。
• 通過查找和刪除重復和/或覆蓋的元素來減小文件大小。
• 將用跡線填充的區域轉換為填充的多邊形。這可以在不更改數據連接的情況下顯著減小文件的大小。



7. 將焊盤層轉換為鉆孔文件并對鉆孔數據進行排序

• 使用ViewMate PRO，只需點擊幾下鼠標，即可將Gerber Pad層轉換為NC鉆孔層。圓形墊自動轉換為數控刀具代碼。
• 對鉆取數據進行排序，以減少獲取您鉆取數據所需的時間。



8. 計算銅層面積

• 精確計算任何層的銅面積。
• 對于多層板，您可以選擇包括連接層的桶的面積。



9. 夾住絲網層

• 覆蓋板上開口的絲網可能導致問題。
• 使用此功能從板上的孔和其他開口中移除絲網。
• 您可以使用焊錫遮罩層作為指導來夾住絲網。將絲網夾在焊接掩模元件的指定邊緣。



10.創建焊接掩模和/或焊接膏層

• 沒有焊接面罩或粘貼層？
• 您可以設置選擇標準，從頂部和/或底部銅層選擇元件焊盤。
• 將這些襯墊轉移到新的一層。
• 根據需要膨脹和/或收縮襯墊，以創建新的遮罩和/或粘貼層。



功能對比：



	ViewMate Gerber Viewer	ViewMate Deluxe	ViewMate Pro
智能DFM	V	V	V
報價和訂購PCB	V	V	V
新的ViewMate Communicator（使用“Live CAM Data”通過電子郵件進行通信）		V	V
新的ViewMate響應程序（使用“Live CAM Data”響應通信）	V
導入Gerber和Rout（Excellon等）、DPF、ODB++、HPGL	V	V	V
導入CAD和CAM光圈列表	V	V	V
打印	V	V	V
測量尺寸和距離	V	V	V
導出 Gerber, DPF, NC鉆頭		V	V
在一個文件中保存所有層數據的作業		V	V
用于輕松加載多個層的設置模板		V	V
添加和刪除元素、插入文本和倒角		V	V
旋轉、鏡像、縮放和膨脹		V	V
將一個或多個作業面板化		V	V
將負層轉換為正層		V	V
導入IPC-356網絡列表			V
顯示所有電氣連接的元素			V
層對層比較			V
排序鉆孔以優化路徑			V
生成模具孔			V
將繪圖板轉換為閃爍的			V
凸輪工具（通風、圓角、移除未使用的襯墊、夾絲篩網等）			V
計算銅面積			V
DXF文件轉換器			V
