PhotoModeler Software



PhotoModeler Standard可以幫助您使用自己的相機從照片中創建精確、高質量的3D模型和測量。



PhotoModeler是基礎產品。PhotoModelerPremium包含PhotoModeler Standard的所有功能，并添加掃描和密集表面建模（以及SmartMatch、運動、理想化、地理系統、體積、輪廓和無人機支持）。



作為基礎產品，PhotoModeler Standard是一個功能強大、價格合理的工具，可以建立精確的模型并從照片中獲取測量值。使用PhotoModeler Standard可以構建：

• 各種對象和場景的類CAD模型。

• 使用點、線、邊、表面（照片紋理或陰影）和其他實體建模。

• 自動化項目，使用包含的目標檢測功能



PhotoModeler Standard廣泛應用于以下領域：



制造、改裝、更新





• 廚房和浴室臺面的測量

• 樓梯測量和建模

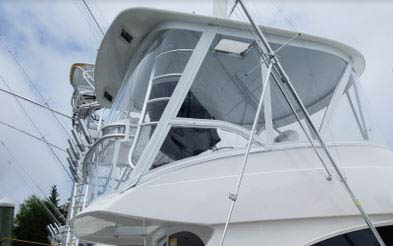

• 船和模板數字化



公共安全、事故重建、取證





• 碰撞圖，車輛碰撞測量

• 犯罪現場圖表

• 安全攝像頭和單個照片分析



建筑、工程







• 適用于可視化、體量和視圖研究的建模

• 測量現有結構

• 逆向工程設備

• 應力和變形分析



測量





• 建筑和工業測量

• 現場測量

• 碰撞和犯罪現場調查



PhotoModeler Premium為您提供了從照片創建精確、高質量3D模型和測量值的工具。這個過程稱為基于照片的三維掃描。



PhotoModeler Premium是一款3D掃描儀，提供與3D激光掃描儀相似的結果（具有適當?shù)募y理）。這個三維掃描過程產生了一個密集點云（密集表面建模，DSM）從任意大小的照片紋理表面。PhotoModeler Premium也是許多無人機/無人機項目的完美選擇。



PhotoModeler Premium軟件具備基本PhotoModelerStandard產品的所有功能，以及進行密集表面建模（DSM）、3D掃描、SmartMatch、地理系統和運動捕獲的功能。因為Premium可以處理Standard的所有功能（如編碼目標、手動項目等），如果您有多種項目類型，那么Premium可能是您的最佳選擇。



PhotoModeler Premium是一個復雜的工具，可以建立精確的致密表面模型，并從您的照片中獲取測量結果。使用PhotoModeler Premium可以構建：

• 需要大量3D點的密集表面模型。

• 傳統上需要3D激光掃描儀的型號

• 無人機和無人機項目，如體積測量、正交照片、輪廓等。

• 隨著時間的推移，利用運動能力進行測量。



PhotoModeler Premium廣泛應用于以下領域：



測量、施工、采礦、地質





• 在道路和地形施工中進行切割/填充

• 礦井容量和礦井恢復

• 懸崖和巖面建模

• 料堆體積



法醫、生物學、醫學





• 腳印和咬痕掃描

• 形態模型和測量

• 顱骨模型



建筑





• 建模/測量文物、挖掘、洞穴、雕刻

• 形態測量

• 用于策展目的的對象的非接觸建模



無人機





• 切割/充填

• 正射照片鑲嵌/DEMS/輪廓

• 體積

• 請參閱更多UAS應用示例



考古學，文物





• 建模/測量文物、挖掘、洞穴、雕刻

• 形態測量

• 用于策展目的的對象的非接觸建模



電影、游戲、動畫





• 集合和工件模型

• 逼真的照片紋理圖

• 理想化照片



什么是攝影測量軟件？



攝影測量學是從照片（攝影圖）中提取測量值的科學。自第二次世界大戰以來，攝影測量一直以某種形式出現，當時攝影開始在遙感中發揮重要作用。



通過攝影測量，您可以用照相機測量和模擬真實世界。像高級卷尺、繪圖工具和3D建模器一樣使用相機！



攝影測量軟件是一個計算機應用程序，它提供了進行攝影測量的工具——從相機中加載照片，以及從這些照片中生成精確的測量、圖表和模型。



計算攝影測量從計算機的早期就已經出現。計算機的日益強大，現代圖形用戶界面的引入，以及80年代和90年代鼠標的引入，使得計算攝影測量可以在日常的臺式計算機上運行。它現在是一個廣泛的讀者可以使用的工具。



攝影測量的應用



傳統上，攝影測量分為空中和地面（或近距離）測量，但最近無人機和無人機的出現以及現代自動攝影測量技術模糊了這一界限。



在許多領域和應用中，攝影建模器是3D建模和測量的專業選擇。要進一步了解PhotoModeler在特定行業中的使用方式，您可以查看它在以下八個領域的應用說明：



攝影測量學在裝配和制造業中的應用



您是否裝配或制造適合的或定制的產品？



定制裝配、改裝和改造通常需要對遠程位置或客戶現場進行測量和繪制圖紙，以便能夠制造或制造適合的零件。攝影測量學使用普通照相機創建測量和圖表。您只需要一個照相機和一個卷尺，而不是一個復雜而昂貴的設備來進行現場測量，用于您的改造或改造業務。



攝影測量學在制造業中有幾種應用。這里我們指的是在現場進行測量，并在工廠制造適合這些測量的物體的應用。也就是說，自定義安裝、重新安裝、改造或重新構建應用程序。



效益和優勢



與大多數其他精確的現場測量技術相比，攝影測量（或基于攝像機的測量）具有以下主要優勢：

• 很少或沒有專用設備

• 低成本

• 現場測量速度更快



在公共安全、事故現場和法醫領域的應用



用您的相機繪制圖表和測量



PhotoModeler攝影測量軟件為許多執法、公共安全、事故重建和取證任務提供精確的測量和繪圖。一種快速、準確、經濟有效的方法。由執法部門和法醫工程師使用。請參見下面的應用程序區域。



應用場景



攝影測量在事故重建和取證中有許多應用。我們把它們分為四類。





事故場景圖：使用相機生成現有場景的圖表和地圖。





車輛碰撞測量：通過攝像頭或未知攝像頭測量車輛碰撞。





犯罪現場：犯罪現場圖表繪制，三維彈頭軌跡確定，鞋印掃描，血跡測量。





監控視頻：可疑的高度恢復，以及一張照片上的圖表。



工程和測量領域的應用



PhotoModeler軟件具有許多功能和特性，支持工程師、測量員和架構師的需求。機械、土木和化學工程師使用PhotoModeler來完成各種測量和尺寸標注任務。測量員使用PhotoModeler生成地圖、體積、切割/填充，并獲取關鍵尺寸。建筑師使用PhotoModeler生成建筑、立面圖，并協助陰影、體積和體量研究。



使用PhotoModeler，您可以：

• 生成竣工圖

• 執行高密度表面建模

• 測量和建?，F(xiàn)有裝置和設備

• 對機械零件進行反向建模

• 模擬圓柱形物體，如管道和容器，無需預先定位

• 對設備或工藝進行動態測量

• 進行建筑、BIM和保護研究

• 導出用于CAD程序的模型

• 使用PMS或PMU中的運動工具，跟蹤變形和其他運動/形狀變化。



用照相機數字化二維圖案和模板

• 您希望在紡織業務中使用CNC切割嗎？

• 是否需要將現有模式轉換為CAD？

• 您當前的選擇是否不可行、昂貴、不準確或乏味？

對？看看您的二維模式數字化所需要的PhotoModeler！



“我研究過其他數字化系統，不管價格如何，PhotoModeler是更好的產品。它易于設置，易于使用，與行業標準的CAD軟件包具有良好的集成性，這可以簡化學習曲線，而且重要的是，如果攝像機可以安裝到足夠高的高度，則可以獲得巨大的視野。我們的模式捕獲工作流已經大大地減少了時間和所需的技能集！“—John Bland，Tecsew有限公司常務董事





用于模式捕獲的PhotoModeler的好處



PhotoModeler軟件提供了一種靈活、高效和經濟的方法，可以使用標準相機數字化圖案和模板。以下是一些好處：

• 大型模板/模式捕獲。無需特殊背景或特殊墊。把相機移開以捕捉大的圖案。

• 隨心所欲地工作。在PhotoModeler中手動或自動數字化，或在最喜愛的CAD包中導出用于數字化的校正圖像。直接支持Rhino 3D。

• 效率高。只需一張照片，運行軟件，就可以在短時間內獲得數字圖案。

• 準確。PhotoModeler的背景是精確的攝影測量。PhotoModeler了解相機造成的扭曲，并對其進行糾正。

• 具有成本效益。您只需要一臺標準相機和帶有模式捕獲插件的PhotoModeler Standard。

• 靈活。使用工廠中的永久相機捕獲圖案，或在現場捕獲圖案（即使使用遠程客戶端）。

• 任何材料，任何厚度。數字化紙張、塑料、紙板、木材和金屬圖案，甚至是原始織物面板。

• 查看文本和注釋。使用相機和PhotoModeler的校正圖像輸出捕獲圖案，作為項目的一部分捕獲文本和注釋。

• 非接觸。一旦您的模式是下來，沒有接觸，所以它不會移動或被扣住。

• 易于遠程數字化。無需向遠程客戶或現場辦公室發送昂貴的設備。

• 重新查看。忘記數字化部分圖案？沒問題，只需重新加載之前捕獲的照片。

• 生長空間。當您想跳過二維模板時，可以使用相同的PhotoModeler軟件進行完整的三維建模和捕獲。

注1：在Beta期間，Pattern Capture插件隨PhotoModeler Standard和Premium免費提供。



步驟



PhotoModeler允許您以兩種不同的方式工作。安裝在天花板或墻上的攝像機或移動攝像機的永久裝置。



• 固定攝像頭——當您有一個專用的工作空間并打算重復數字化模板時，請使用此方法。設置階段更為復雜，但每個模板的數字化速度更快。

• 移動攝像頭——使用此方法進行非永久性設置，其中您打算生成單個或小批量模板輪廓。這種方法有兩種變體，即與單個/一次性項目相比，設置是可重用的。



使用固定攝像頭和可重復設置的移動攝像頭的方法是相同的。首先使用PhotoModeler編碼的目標圖紙創建一個基本項目。這將校準您的相機和設置。然后放好您的圖案，拍照，加載“基礎”項目，數字化您的線條或邊緣。



通過移動攝像頭和臨時設置，沒有基礎項目。相反，您可以同時放置您的模式和編碼的目標表，從不同的角度拍攝許多照片，然后這些照片和測量值可以在本地使用或發送到遠程站點進行數字化過程。



它可能看起來很復雜，但您將傾向于只使用其中一種變體，而不必擔心其他變體。



數字化步驟



將圖案的輪廓、線條或邊緣數字化的實際步驟可以通過以下三種方式之一進行。其中一個對您有用。



1，  PhotoModeler生成一張校正后的照片（稱為正交照片），在該照片中，所有變形都會被消除。此照片將導出到您最喜歡的CAD包中（Rhino有一個直接導出，但它與支持縮放背景圖像的其他包一起工作）。然后執行CAD包中的數字化步驟，在可見校正圖像的頂部繪制線條和曲線。

2，  PhotoModeler執行其幾何計算，并使用“表面繪制線”和“曲線”工具在PhotoModeler中手動繪制圖案輪廓。然后將這些矢量數據導出到CAD或CAM軟件中以完成。

3，  PhotoModeler執行其幾何計算，并使用PhotoModeler中的半自動自動跟蹤工具生成一組線條。然后將這些矢量數據導出到CAD或CAM軟件中進行編輯和完成。



實際上，您可以使用這些組合。您可能希望使用自動跟蹤來完成細節的數字化工作，然后將這些數據與更正的正交照片一起導出，這樣您的CAD包中就有了最好的兩個方面。



要求和成本



要使用PhotoModeler進行二維模式和模板捕獲，您需要：

• 一臺相機（DSLR、無鏡、定點拍攝或移動電話）

• PhotoModeler Standard和模式捕獲附加軟件

• 一個平坦的區域，用于放置您的模板

• 偶爾會使用高質量黑白打印機

• 具有8GB+內存的Windows10+計算機



注2：如果永久安裝攝像頭，您將希望尋找?guī)в蟹亲兘圭R頭的攝像頭，該攝像頭可以遠距離供電和控制，具有足夠的分辨率，并且圖像可以遠距離傳輸?shù)侥腜C。



PhotoModeler在地質領域的應用



在采礦、采石和地質方面，有許多應用可用上PhotoModeler和PhotoModeler Premium。PhotoModeler Premium為模擬地表、懸崖和裸露巖石面、料堆和尾樁提供了一種非常經濟有效的方法。



可以提取密集點網格（類似于激光掃描儀）。此外，可以對生成的點云進行曲面、輪廓線和測量。通過輸入外部控制數據，您可以地理參考項目和輸出。比使用傳統測量方法更具成本效益！

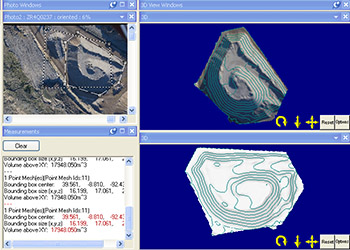

測量料堆和廢料堆的體積也是一個很好的應用。



在無人機領域的應用



當相機平臺是無人駕駛飛機系統（UAS/UAV/Drone）時，PhotoModeler是一個很好的測量工具。雖然UAS不是一個特定的應用程序，但是這個頁面將許多應用程序區域集中在一個地方。



UAS非常適合從上方捕捉大面積區域，以及檢查離地面很高的物體?，F(xiàn)代的無人機越來越容易接近，降低了成本，改進了攝像頭——非常適合于航空攝影測量，PhotoModeler可以提供。



PhotoModeler的用戶使用的是來自許多不同制造商的四架直升機、六架直升機和固定翼無人機。



使用PhotoModeler在無人機系統中可能的應用：

• 料堆形狀和體積測量

• 巖質邊坡調查

• 事故現場測繪和取證

• 地質研究

• 現場損壞檢查

• 橋梁和道路檢查

• 農業分析

• 財產、建筑和再開發調查

• 小面積地形和輪廓圖



攝影測量學在學術、研究和教育領域的應用



您是在教書，做研究，還是在學以下方面？

• 地理信息系統/地理信息系統/測量

• 法醫學

• 計量或攝影測量

• 生物形態測量

• 考古調查

對？PhotoModeler是高校攝影測量教育研究的理想工具。



以下是使用PhotoModeler進行中學后教育和攝影測量研究的一些好處：

• PhotoModeler是一種功能強大、靈活的攝影測量工具。

• PhotoModeler的應用范圍很廣，從小型物體建模到地面測量，再到大面積無人機/無人機項目。

• PhotoModeler包括全面的手動工具，非常適合學習基礎知識，一直到完全自動化，在工業中使用。

• PhotoModeler UAS產品包含PhotoModeler Standard和掃描儀產品的所有功能。

• PhotoModeler包括一些獨特的功能，例如：

• 計算機輔助設計對象

• NURBS曲線和曲面

• 點云和表面

• 自動編碼目標檢測

• 運動跟蹤

• 照片紋理

• 單個照片支持

• 完整的地理坐標系統支持

• 攝像機校準

• PhotoModeler可編程和編寫腳本。

• PhotoModeler具有良好的教育定價：

• 教育工作者和學生可享受八折優惠！

• 讓一個實驗室里的攝影建模師以一個座位的價格最多可以坐30個座位！



PhotoModeler在電影、游戲和動畫領域的應用



PhotoModeler是為動畫和多媒體應用程序創建3D模型的強大工具，廣泛用于動畫、電影和視頻制作（前期和后期）。有了這個屢獲殊榮的建模工具，您可以導出簡單易行的具有照片紋理的3D模型，用于3D Studio、OBJ和VRML格式，用于許多程序，如Maya、3D Studio Max、XSI、Cinema 4D等。以及計算出的攝像機位置數據也可以導出。



借助PhotoModeler掃描儀的理想化功能，您可以去除原始照片中的所有變形，為您喜愛的建模包中的進一步建模工作提供高度精確的背景板。



使用PhotoModeler，您可以：

• 構建用于動畫和渲染程序的三維模型

• 基于計算機的培訓模型對象

• 測量或模型集和位置

• 進行透視匹配，使CG攝像機與真實照片/幀同步。

• 理想化消除背景板的變形

• 從原始照片導出逼真的紋理圖

• 創建具有低多邊形計數的逼真照片紋理模型

• 為網頁上使用的現有對象創建三維模型



當需要三維模型和測量時，尤其是在高精度、非接觸測量非常重要的情況下，成功地使用了PhotoModeler。



PhotoModeler軟件



PhotoModeler作為一種領先的攝影測量工具有著悠久的歷史。PhotoModeler于1993年向世界引進了桌面近景攝影測量產品的概念，并自那時起成為技術領先者。許多人認為PhotoModeler是現代桌面陸地攝影測量學的“鼻祖”。



比較PhotoModeler Standard和Premium



PhotoModeler系列中有兩種產品：

• PhotoModeler Standard –適用于手動、CAD、編碼目標和單個照片項目。

• PhotoModeler Premium–適用于密集表面建模和UAS項目–以及標準中描述的手冊和目標項目。



PhotoModeler Premium包含PhotoModeler Standard的所有功能。



您應該使用哪種產品？



請注意，如果您有多種項目類型，因為Premium可以處理Standard可以處理的所有項目，所有使Premium成為最佳選擇。



您的領域	使用 Standard	使用 Premium
裝配制造業	Yes
取證/單張照片	Yes	與激光掃描數據集成時
事故重建	地面攝影	地面和無人機/無人機攝影
模板模式數字化	是的，帶有模式捕獲附加組件¹	組件包括在內
施工挖填		Yes
體積-料堆等。		Yes
DEM、輪廓、正交照片		Yes
無人機/無人機項目	簡單的非自動化項目	更大的項目和對地理系統的需求
運動跟蹤		Yes
電影和動畫		Yes
二維模板數字化	Yes
研究/學術	簡單的和編碼的目標項目	其他一切
