Punching shear verification是一個程序，用于檢查混凝土在矩形或圓形支撐集中荷載作用下的平板和華夫格板中沖切的破壞極限狀態。





該程序可以檢查帶有或不帶有橫向沖切鋼筋的板，考慮到板中存在開口或輕質區域，以及支架的位置（內部、邊緣或角落）。



CYPECAD中的沖切驗證



CYPECAD采用點切應力檢測和按設計標準檢測兩種方法檢測沖切混凝土的破壞極限狀態。后一種方法是“Punching shear verification”程序所使用的方法。



工作的一般數據定義（代碼、材料、組合和載荷情況）





新作業的常規數據是在助手的幫助下引入的，助手在創建新作業（文件>新建）后自動執行新作業，并提供作業的名稱和說明。



助手要求提供以下數據：

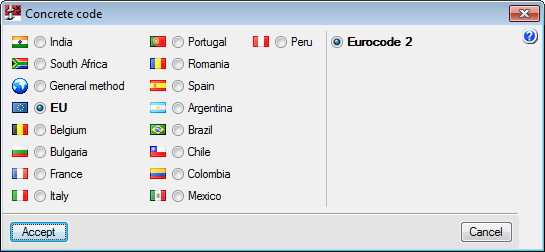

• 代碼

• 材料

• 混凝土類型

• 鋼的類型

• 最大骨料粒徑

• 幾何覆蓋

• 組合

積雪層

• 荷載

• 建筑使用類別的定義

• 載荷箱的定義以及與其他具有相同性質的載荷箱的組合。



使用助手完成數據介紹后，可以使用“常規數據”菜單中的選項（材質、組合和荷載情況）或使用工具欄中的相應圖標：（材質）、（組合）和（荷載情況）編輯相同的數據。



支架和樓板的數據介紹（幾何、力和沖切鋼筋）





要引入支持，用戶必須從“常規數據”菜單中選擇支持列表或按工具欄上的這個按鈕。將顯示支持列表對話框，用戶可以在其中創建、復制或刪除支持，以及選擇要在屏幕上查看的已創建支持。創建支持時，用戶定義其節類型、尺寸以及要在作業中引入的支持的位置。



用戶將只在屏幕上查看所選列。使用工具欄的按鈕，用戶可以查看已定義的其他支持。



要編輯已引入的支持的數據，請使用“常規數據”菜單中的“支持”選項或工具欄中的按鈕。

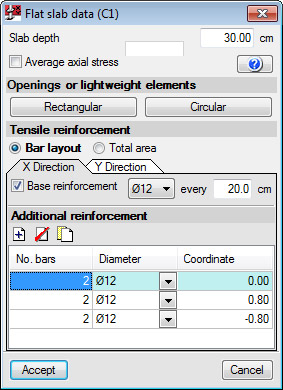

“常規數據”菜單和工具欄中提供了更多選項，用于定義以下數據：





• 平板數據

• 廣角深度

• 平均軸向應力

• 存在開口或輕質元件，矩形或圓形

• 拉伸鋼筋定義，在X方向和Y方向，有兩種可能的定義方法

• 鋼筋布局

為每個方向提供基礎鋼筋和附加鋼筋的間距和直徑（指示附加鋼筋相對于柱中心的分離，以作為起點）。對于附加的受拉鋼筋，必須引入鋼筋，并牢牢固定，不得被任何開口打斷。

必須在兩個方向上定義基礎或附加鋼筋。兩種鋼筋的定義是可選的。

• 總區域

直接對受拉鋼筋的總面積和每個鋼筋方向進行介紹。



在這兩種情況下，用戶必須以特定寬度指示所提供的鋼筋，這取決于所選代碼。



• 通過面板和載荷箱傳遞給支架的力



樓板傳給支架的力必須由荷載箱提供，并符合相應的軸標志標準。這樣，引入力比指示沿板臨界周長邊緣的力更快更容易。程序根據所選代碼自動執行力組合。





• 沖切鋼筋



如果提供了鋼筋，當前版本中可以引入的鋼筋類型包括：



• 坡度為45°的鋼筋

可以錨定在支架上，也可以是連續的。在未來的版本中將提供更多類型的加固。

• 梁或交叉梁

幾個梁可以包括在一個或兩個方向（適用于在非常寬的柱的情況下沖切抗剪鋼筋）。



沖切驗證



一旦引入了數據，就可以使用“常規數據”菜單中的“檢查”選項或工具欄上的按鈕在屏幕上檢查已查看的支持。



進行的分析



程序使用以下步驟執行沖切檢查：

• 臨界沖切剪切面積

獲得并在屏幕上標記，最壞情況下支架周圍的臨界沖壓剪切區域，由其臨界周長定義。

• 最壞情況下的力

得到樓板沿沖切面?zhèn)鬟f給支座的最壞情況下的力。

• 應力計算

計算沿臨界周長的應力，并將其與混凝土的應力抗力進行比較。

• 檢查提供的沖切鋼筋

如果用戶引入額外的沖切鋼筋，程序將根據所選代碼驗證鋼筋分布的行為。



屏幕上的結果和報告



使用“常規數據”菜單中的“檢查”選項或工具欄上的按鈕，可以在屏幕或報表中查看以下結果：



• 驗證臨界周長（紅色）

• 支架周圍（藍色）

• 如果提供了沖切鋼筋，則鋼筋的外部周長（洋紅色）。



與這些周長一起顯示的是它們的重心及其相應的顏色。

報告顯示了對幾何和電阻規格進行的所有檢查，以及鋼筋分布是否符合所選代碼。

當選擇“常規數據”菜單中的“檢查”選項或工具欄中的按鈕時，程序會詢問“是否要查看評估檢查的完整報告？”。如果答案為“是”，則報告將顯示在屏幕上，并且可以打印或導出為各種格式。僅導出或打印當前在屏幕上查看的支持報告。



要在單個文檔中獲取作業所有支持的驗證報告，必須選擇“作業報告”選項（文件>打印）。





繪畫



使用作業繪圖選項（文件>打?。?，用戶可以配置和生成作業所有支持的繪圖。這些圖形顯示所選鋼筋及其起飛的詳細信息。
