穩定性規則識別并突出需要調查的點或趨勢。它們因行業而異。



穩定性分析常用控制圖規則



控制圖限制和規則用于檢測統計上不可能出現的模式。





各行業和專家使用都Control Chart Rules

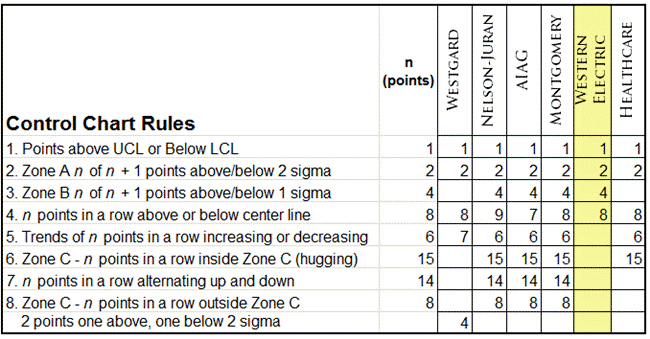

控制圖規則可能因行業和統計學家而略有不同。然而，用于運行穩定性分析的大多數基本規則是相同的。以下是最常見的控制圖規則列表，這些規則都可以在QI Macros SPC Software for Excel中找到。





#	Control Chart Rule	West-gard	Nelson- Juran	AIAG	Mont-gomery	Western Electric	IHI
1	n points above UCL or below LCL	1	1	1	1	1	1
2	Zone A: n of n+1 points above/below 2 sigma	2	2	2	2	2	2
3	Zone B: n of n+1 points above/below 1 sigma		4	4	4	4
4	n points in a row above/ below center line	8	9	7	8	8	8
5	Trends of n points in a row increasing or decreasing	7	6	6	6		6
6	Zone C: n points in a row inside Zone C (hugging)		15	15	15		15
7	n points in a row alternating up and down		14	14	14
8	Zone C:n points in a row outside Zone C		8	8	8
9	Zone B: n points above/ below 1 sigma; 2 points one  above, one below 2 sigma	4

Western Electric Rules早在100年前就發展起來了。





Control Charts的WesternElectric Rules



WECO規則-最初的四條規則



Western Electric Rules是原四套控制圖規程。WesternElectric Rules可用于所有Excel控制圖，有時也被稱為WECO Rules。



Western Electric Rules在QI Macros中可用





原始四大Western Electric Rules一覽表



1．一個點在UCL以上或LCL以下

2．兩個點高于/低于2 sigma

3．四分之三的點高于/低于1 sigma

4．中心線上下各八個點

Nelsons Rules在20世紀50年代擴大了這一范圍。



Western Electric Rule 1：一個點在UCL以上或LCL以下





Western Electric Rule 2：兩個點高于/低于2 sigma





Western Electric Rule 3：四分之三的點高于/低于1 sigma





Western Electric Rule 4：中心線各上下八點





如何在QI Macros中改變Western Electric Rules？



QI Macros默認使用Montgomery'sRules。但是，您可以使用QI Macros菜單輕松切換到Western Electric Rules。





Nelson Rules是一套擴展的規則，旨在涵蓋越來越罕見的情況。





••Westgard Rules與實驗室的LeveyJennings Charts一起使用。它們是傳統規則的一個稍有不同的子集，帶有一些特殊規則。

••AIAG Rules由汽車工業行動小組推薦。

••Healthcare Rules由醫療保健改進研究所推薦。



如何更改QI Macros中的Control Chart Rules？





使用其Control Chart Rules的子菜單，QI Macros可以輕松地更改為其他控制圖規則集之一。

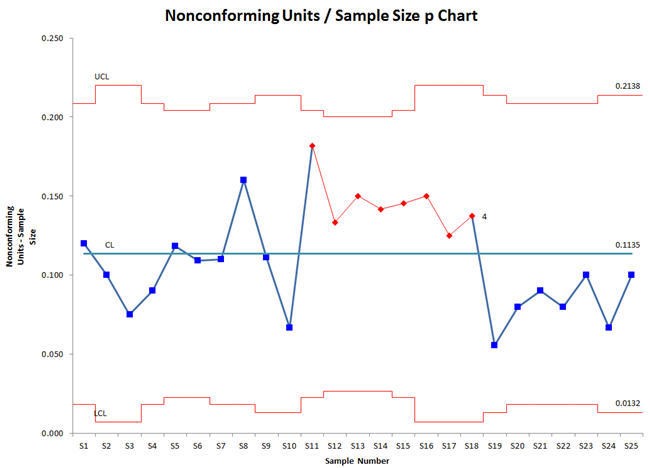

QI Macros Control Charts將進行穩定性分析，并將任何不穩定點或狀態變?yōu)榧t色。





QI Macros控制圖還將不穩定點的標記轉換為菱形而不是正方形。



這有助于在黑白打印機上打印控制圖時識別不穩定點和趨勢。





QIMacros中的穩定性分析選項



運行宏后，Control Chart菜單將提供各種Control Chart選項。您可以在添加數據后重新分析穩定性，將向所需方向移動的不穩定條件的顏色更改為綠色，顯示違反的穩定性規則或清晰的穩定性分析。
