QI Macros——質量專業人士的一站式工具



SPC圖表——Lean Six Sigma模板-統計-數據挖掘



“在過去的十年里，我一直在使用你們的QI Macros，并且始終發現它們是可用的最佳和最低成本的工具。其他的“統計”和圖表程序?qū)τ谖遗嘤?xùn)過的大多數質量保證人員來說過于昂貴和復雜。”

- Steve Hoyt

ASQ項目主席



用于Excel的QI Macros插件在Excel工具欄上安裝新菜單





工具是按這些關鍵類別分組的





CapabilityCharts

• 具有鐘形曲線的柱狀圖

Excel中包含Cp, Cpk的柱狀圖



厭倦了在Excel中制作柱狀圖？

• Excel數據分析工具包是否耗時太長，需要太多步驟？

• 是否難以在Excel柱狀圖上顯示規格限制或正常曲線？

• 計算過程能力指標CpCpk是否太難？缺陷率？Sigma？



QI Macros通過三個簡單步驟創建Excel柱狀圖





1．Point——只需在Excel工作表中選擇柱狀圖數據



2．Click——在Excel中的QI Macros菜單上，選擇Histogramwith Cp Cpk。



3．Analyze andImprove——QI Macros將提示您輸入規格限制，進行柱狀圖計算，并為您繪制帶有曲線的柱狀圖。



什么是柱狀圖？



柱狀圖顯示可變數據的分布或分散。客戶的上規范（USL）和下規范限制（LSL）決定了流程如何滿足客戶需求。超出規格限制的測量值表示不符合客戶要求的數據點。



請注意：如果QI Macros要求您輸入“子組大小”，則子組是在同一組條件下生成的一組測量值。



在Excel中使用QI Macros柱狀圖生成器有什么好處？

• 計算超過20個過程能力分析指標，包括CPCPK和PP PPK。

• 可以在由QI Macros創建的Excel工作表中查看柱狀圖計算。

• 允許您在柱狀圖計算工作表中更改規范限制對cp cpk的影響。

• 允許您調整柱狀圖箱間隔和近似的條數。





“我對QI Macros軟件印象深刻。我每天用Excel工作8個小時，我認為我寫的宏可以提高效率。僅QI Macros中的控制圖表和柱狀圖宏就節省了我的工作時間，并允許我以有意義的格式向管理層展示數據。”

- Kyle Dopp

First Choice Solutions



為什么選擇QI Macros來執行能力分析和繪制柱狀圖呢？



負擔得起的

• 有數量折扣

• 無年費

• 免費技術支持





易于使用

• 在Excel中工作正常

• 計算Cp Cpk PpPpk

• 準確無憂的結果





經過驗證和信任

• 80個國家的10萬用戶

• 已成立20周年

• 五星級CNET等級-無病毒

• Process capability metricsCp Cpk Pp Ppk





Excel中的過程能力分析



您不必成為黑帶就可以進行能力分析



一個有能力的過程100%地滿足客戶的要求。客戶需求使用規范上限（USL）和規范下限（LSL）來定義。把這些規范限制看作目標公告。



不能勝任



Cp < 1, Cpk <1





Cp >= 1, Cpk >= 1





不能集中和有能力





Process capability metrics用于確定穩定過程的輸出滿足這些規范的程度：



Pp and Ppk  Process Performance Metrics
Cp	數據在規格限制（USL, LSL）內的適合程度
Cpk	數據在規格限制之間的居中程度
Use Cp Cpk	當您有一個樣本（而不是總體）并且正在測試流程的潛在能力以滿足客戶需求時
Cp Cpk	Formulas使用Sigma估計量



Pp and Ppk  Process Performance Metrics
Pp	數據在規格限制（USL、LSL）內的適用程度
Ppk	數據在規格限制之間的居中程度
Use Pp Ppk	當您擁有總?cè)丝诓⑶艺跍y試系統性能以滿足客戶需求時
Pp Ppk	Formulas使用標準差



Cp vs Cpk示例



適合但不居中

過程改進的目標是在不增加變化的情況下使輸出更接近目標。





居中但不適合

過程改進的目標是減少變化，使過程符合規范限制。





One-sided Spec Limits



One-Sided Spec限制





人們把“硬極限”（即零）與“規格極限”混淆了。

不是這樣的。

在這種情況下，Cpk使用CpkU，這意味著Cpk >1。



One-Sided Spec Limit





如果輸入的LSL為零，則Cpk使用CpkL，這意味著Cpk <1，因?yàn)槠骄到咏恪?/span>



Capability Analysis Metrics法則

• Cp > 1過程是有能力的（如果過程是中心的，產品將適合客戶的規格上限和下限）。

• Cpk > 1過程能夠并集中在LSL和USL之間。

• 如果Cp = Cpk，則過程集中在規范限值的中點。

• 如果Cp > Cpk，則過程偏離中心。

• Cp和Cpk的值應接近Pp和Ppk。

• 如果Cp和Cpk遠大于Pp或Ppk（大于33%），您的過程可能不夠穩定，無法進行能力分析。使用控制圖來評估過程的穩定性。



• Boxand whisker plots, dot plots, scatter plots等。



Box and Whisker Plot Maker in Excel



什么是Box Plot？如何在Excel中輕松創建一個？



Box and Whisker Plots (Box Plots orBoxplots)就像是在它們旁邊打開的簡單柱狀圖。使用它們來分析數據集之間的變化或數據集內的變化。

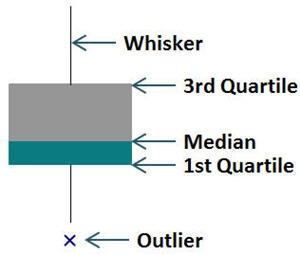

方框圖元素解釋





box表示第1和第3個四分位數之間的距離——四分位數間距（IQR=Q3-Q1）。

對于quartiles，有三個點：第一個中間點（中間點）和兩個半的中間點。這三個點將整個數據集分為四分之一。

whiskers 為1.5*IQR或范圍內的最高/最低點。

Outlier是指從第1季度或第3季度開始，高于1.5*IQR的離群點。

如果方框全部為灰色，則第1個四分位數和中間值之間沒有差異。

如果框全部為綠色，則第三個四分位數和中間值之間沒有差異。

如果您的中值小于0，框?qū)⑼ㄟ^交換順序（頂部為綠色，底部為灰色）來表示這一點。



QI Macros Box Plot生成器通過三個簡單步驟創建繪圖



Box and Whisker Plots很難手動或在Excel中創建。使用QIMacros可以節省時間并正確計算。





1．Point——在Excel工作表中選擇框線圖數據。

2．Click——在QI Macros菜單上單擊-并選擇BoxWhisker Plot。

3．Analyze andImprove——QI Macros將進行計算，并在Excel中繪制方框圖。



Excel中的Scatter PlotMaker



使用QI Macros在Excel中輕松創建散點圖





1．Point -在Excel工作表中選擇散點圖數據

2．Click——在QI Macros菜單上單擊-并選擇ScatterPlot

3．Analyze andImprove——QI Macros將進行相關計算，并在Excel中為您繪制散點圖。



如果R²大于0.80，這兩個數據集之間有很強的關系。R² 接近1.0表示完美配合。

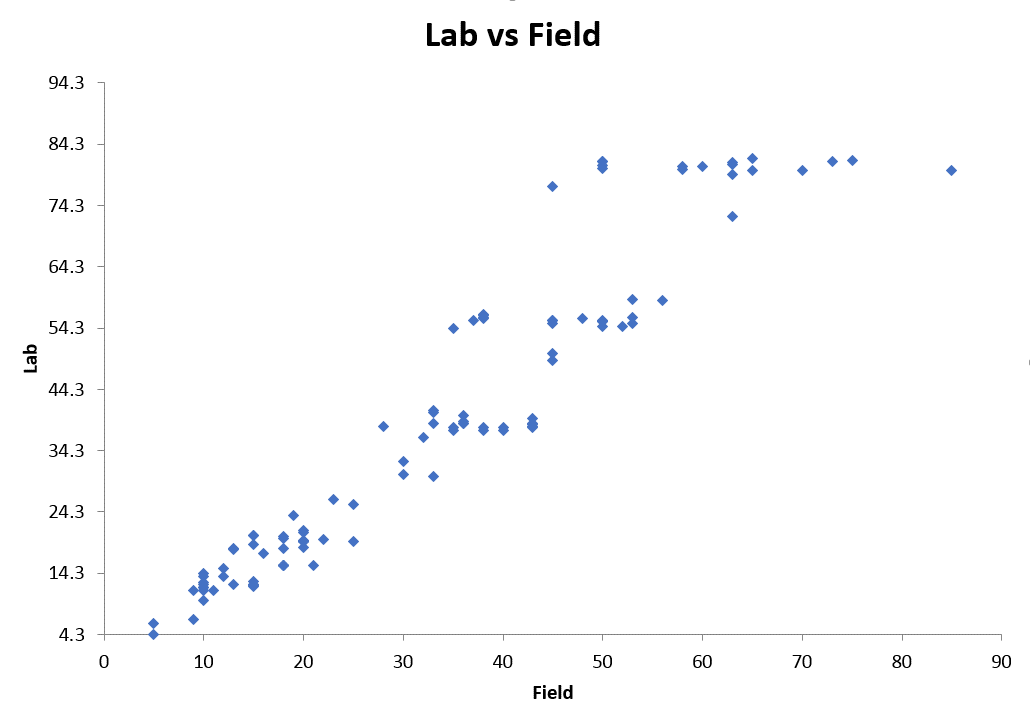

由QI Macros創建的Excel散點圖示例





散點圖用于評估兩個變量之間的相關性或因果關系（如有的話）（例如車速和車輛的油耗）。



當您認為兩個指標之間存在因果關系（例如卡路里消耗和體重增加），那么您可以使用散點圖來證明或反駁它。如果這些點沿著趨勢線緊密地聚集在一起，那么可能有很強的相關性。如果看起來更像是散彈槍爆炸，則沒有相關性。



強相關散點圖





無相關性散點圖





散點圖可以手動繪制，也可以在Excel中繪制。但是，您必須找到正確的圖表才能得到趨勢線，Excel不會為您計算確定的R²相關（相關系數的平方）。



使用類似QI Macros forExcel的散點圖生成器可以節省時間并正確計算。



兼容Excel 2010-2019/Office 365（PC）2016、2019/Office365（Mac）



您還可以切換X和Y軸的順序！



在散點圖模板中，創建圖表后，可以通過在圖表右側的“順序”部分輸入“1”或“2”來切換X和Y軸。輸入1或2后，按Enter鍵，圖表將自動更新：





是否要創建具有四個象限的xy散點圖？請參閱以下說明：



盡管QI Macros沒有提供這個特定的圖表，但是您可以結合我們的軟件和Excel的功能創建一個圖表。



1.）創建散點圖：





2.）接下來，從圖表中刪除趨勢線：

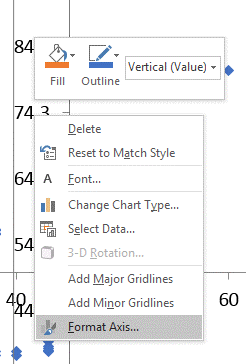

3.）創建圖表后，右鍵單擊X軸，然后選擇“FormatAxis"”：





4.）接下來，根據您選擇的值更新軸值，該值將X軸放置在圖表的中間：





5.）然后，在Y軸上單擊鼠標右鍵，然后選擇“Format Axis”：





6.）根據您選擇的值，更新將Y軸放置在圖表中間的軸值：





7.）更新了X軸和Y軸的值后，現在就創建了一個具有四個象限的x y散點圖！







ControlCharts



• 屬性圖-P、NP、C、U



以秒為單位創建一個Control Charts



什么是Control Chart？



Control Chart評估過程性能隨時間的變化



Control Chart是一種智能線圖。它對您的數據進行計算并顯示：

• 作為中心線的平均值或中間值

• 使用控制限制線的數據變化量。



Control Chart包含這些關鍵元素





當數據通過這些控制限值創建的區域時，控制圖突出顯示應調查的數據點或趨勢。



創建控制圖需要軟件的三個原因



Control Chart類型

有七種Shewhart控制圖，還有許多特殊情況的控制圖。



控制極限計算

每種類型的控制圖都有不同的計算控制界限的公式。



穩定性分析規則

穩定性規則識別并突出需要調查的點或趨勢。它們因行業而異。



第四個理由：

QI Macros控制圖軟件價格合理，使用方便。



以下是使用QI Macros Add-in for Excel創建的控制圖





• 其他控制圖-Cusum、EWMA、LeveyJennings等



Excel中的Cusum圖表



Cumulative Sum Charts可以檢測一個過程中的微小變化。



Cusum圖表可以比XmR或XbarR更快地檢測過程移動。如果一個趨勢發展起來，這就證明這個過程已經發生了變化。



Cusum圖表包括：

• 由您提供或作為數據平均值計算的目標。

• 上限和下限。

• C+和C-線，代表連續樣本平均值與目標值的累計偏差之和。使用這些行來確定您的流程是否正在移動。



由QI Macros for Excel創建的Cusum圖表示例





Excel中的WMA圖表



當您有一個樣本并且想要檢測性能的微小變化時，可以使用EWMA圖表。



EWMA（指數加權移動平均）圖表的性能類似于Cusum圖表。

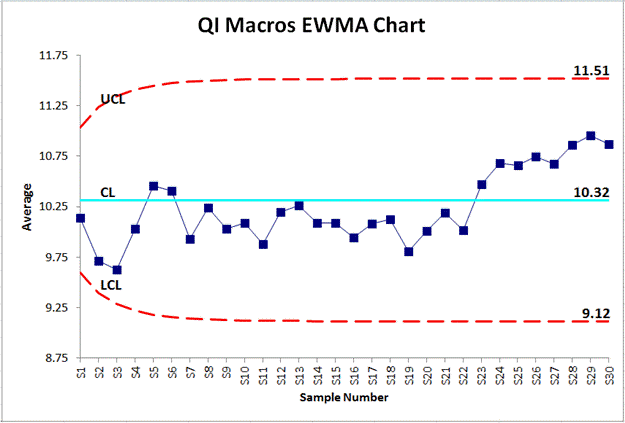

在QI Macros for Excel中創建的EWMA圖表示例





要使用QI Macros創建EWMA控制圖，請執行以下操作：



1.突出顯示數據并從“控制圖（SPC）”下拉菜單中選擇“EWMA”。

2.接下來，系統將提示您接受默認alpha參數0.2或輸入您自己的：





Levey Jennings控制圖



在Excel中創建Levey Jennings圖表很容易。



醫療實驗室使用Levey Jennings圖表來監測諸如膽固醇和葡萄糖等關鍵健康指標。與其他控制圖不同，Levey Jennings圖使用標準偏差作為控制界限。

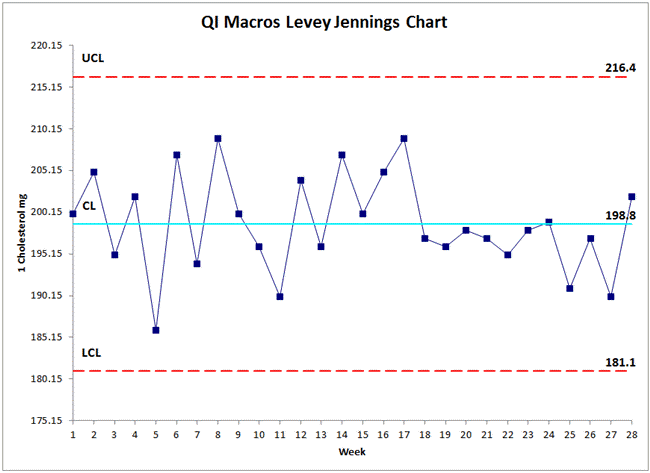

由QI Macros插件創建的Levey Jennings控制圖示例





QI Macros Add-in for Excel提供了幾種創建LeveyJennings圖表的方法



1.使用Levey Jennings填寫空白控制圖模板

2.使用兩個Levey Jenningschart macros中的一個



要使用其中的一個宏創建Levey Jennings圖表，請執行以下操作：

• 在Excel工作表中選擇LeveyJennings圖表數據

• 然后單擊QI Macros菜單、ControlCharts，然后單擊兩個Levey Jennings圖表選項之一。





• Levey Jennings Stdev使用標準差繪制1和2 sigma線以及上下控制限。也可以使用此圖表創建精度控制圖表。

• Levey Jennings 10%使用平均值的10%、20%和30%繪制1，2 sigma線和上下控制限。如果需要其他值，可以調整此百分比。



其他圖表



• Pareto Charts



Pareto chart是一個很好的工具，但很難創建。



“我真的很喜歡QI Macros。僅Pareto chart就非常值得購買。”

-Mike Dean，Ellwood Texas Forge公司



什么是真正的Pareto chart？



Paretos將排序后的條形圖與累積線圖結合在一起。



Six Sigma和其他過程改進方法中使用了Paretochart來確定集中精力在哪里。



Pareto分析是基于一個或兩個“大條”代表任何問題的大部分的原則。這就是所謂的Pareto法則或80/20法則。





使QI Macros Pareto Chart獨一無二的特殊功能



Shaded and "Other" Bar



超過20%的條將突出顯示。





“Other Bar”分組小類別





從原始數據中繪制Pareto



數據未分類匯總？沒問題我們能解決。





QI Macros計算每個短語，并在一個步驟中繪制一個Pareto圖表。



• 魚骨圖



Excel中的魚骨圖模板



厭倦了手動繪制魚骨圖？



QI Macros自動模板在幾秒鐘內繪制Ishikawa魚骨圖



打開模板并輸入文本





單擊“創建魚骨”





您的魚骨幾秒鐘后就會出現





“QI Macros是一個很棒的工具。它讓我用2-3分鐘就完成了一些曾經花了30-60分鐘的事情。它還非常人性化，操作簡單。”

-Wade Johnson，Carlson CraftBusiness Solutions公司

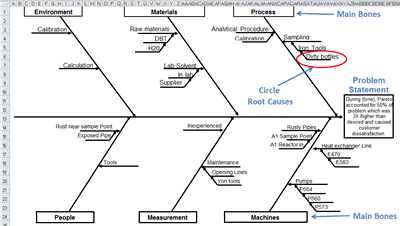

以下是QI Macros創建的魚骨圖的更大視圖





更新和分享您的魚骨圖同樣是很簡單的！



要修改魚骨圖：返回“輸入”選項卡并更新文本，然后再次單擊“創建魚骨”。



要將魚骨復制并共享到PowerPoint或Word：請單擊“復制”按鈕，然后將魚骨圖粘貼為圖片或繪圖對象。圖片是靜態的。可以修改圖形對象。

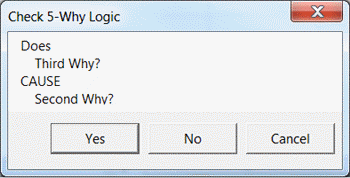

要檢查魚骨中的邏輯，請單擊“檢查5個為什么”邏輯按鈕。





• Run Charts



Excel中的Run Charts



RunCharts由折線圖和中心線組成。

中心線是根據數據計算的，可以表示平均值或中間值。





Run charts是對古代線路圖的改進。但它們不像控制圖那樣是尖端的或最先進的。



幸運的是，使用QI Macros for Excel,，繪制控制圖和繪制折線圖或運行圖一樣簡單。



Run Charts vs Control Charts

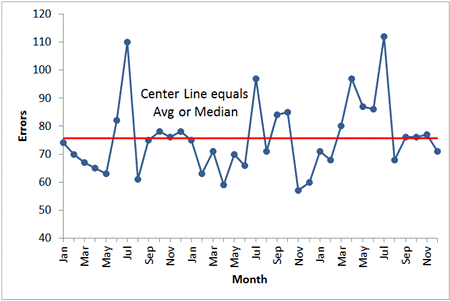

Run Chart







Run Chart添加一條表示數據平均值或中間值的中心線。

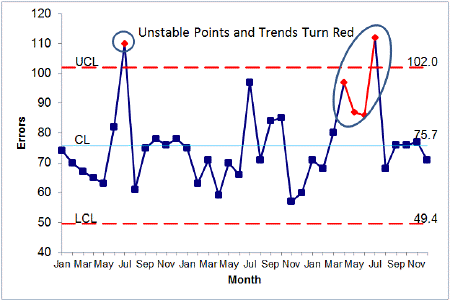

Control Chart





Control Chart是一個智能圖。它計算中心線和sigma線。它分析數據并識別不穩定點和趨勢。



只需選擇數據并從QI Macros菜單中選擇Run Charts。然后選擇您希望中心線是數據的平均值還是中間值。或者選擇“Control Chart wizard”就能繪制控制圖以對數據執行更完整的分析。



• Line, Bar and Other ExcelCharts



您在運行Excel圖表時有困難嗎？



那像柱狀圖和Paretos這樣的高級圖表怎么樣？



您并不是唯一遇到這些困難的人。雖然Excel創建基本圖表，但多步驟的過程需要很長時間，并且結果圖表通常很難讀取，這正是Edward Tufte所稱的“Chartjunk”所造成的。我們相信圖表軟件應該盡可能多地完成工作。這就是為什么我們?yōu)镋xcel創建了QI Macros for Excel的快捷方式。



QI Macros插件使在Excel中繪制標準圖表變得容易。



但更重要的是，QI Macros可以繪制智能圖表



兼容Excel 2010-2019/Office 365（PC）2016、2019/Office365（Mac）
