每種類型的控制圖都有不同的計算控制界限的公式。



Control Limits是ControlCharts的關鍵



Control Limits用于確定過程是否穩定。



Control limits是區分控制圖和簡單折線圖或運行圖的“關鍵要素”。



Control limits是根據您的數據計算的。它們經常與客戶提供的規范限制相混淆。



Control Chart上的Control Limits





• 控制極限計算從中心線開始（數據的平均值或中間值）。

• 下一步計算sigma。sigma的公式取決于數據類型。

• 從中心線開始，以±1sigma、±2 sigma和±3 sigma繪制線條。



+3 sigma =控制上限（UCL）

-3 sigma =控制下限（LCL）



如何計算Control Limits？



簡單的答案是：您的數據的平均值±sigma。



困難的答案是：sigma的公式取決于你擁有的數據類型。它是連續的還是離散的？樣品尺寸是多少？樣本量是恒定的嗎？



簡而言之，每種類型的數據都有其自己獨特的控制界限公式，因此是不同類型的控制圖。控制圖有七種主要類型（c, p, u, np,單個移動范圍XmR, XbarR and XandS），此外，在特殊情況下還有更多的變化。你可能會猜到，這會變得很難看。下面是一些例子。



p chart公式





單個移動范圍圖表公式





X bar R chart公式





你可以試著自己計算Control Limits，但是…



•這會占用你很多時間。

•您可能會犯錯誤并激怒客戶。

•您會發現自己的自制模板很難維護。



根據對我們技術支持熱線的調用，大多數試圖執行手動計算或構建自己Excel公式的人最終會得到錯誤的結果。



相反，請使用經過驗證的軟件，如QI Macros Add-in for Excel



QI Macros是一個易于使用的Excel加載項，它在Excel的工具欄上安裝了一個新的選項卡。



QI Macros計算經過測試和精確，將以紅色突出不穩定點和趨勢。



更好的是，QI Macros control chart向?qū)О拇a將為您選擇正確的圖表和公式！





有多少數據點用于計算Control Chart Limits？



通常，使用前20到25個數據點計算control limits，然后使用這些限制評估其余數據。如果您有流程更改，您應該在流程更改發生后從數據開始重新計算control limits。



當您選擇數據，然后使用QI Macros運行控制圖時，QI Macros將使用所選的所有數據點來計算中心線（即平均值）。如果你有14分，它將使用14分，如果你有26分，它將使用26分，等等。



然后使用中心線計算1和2 sigma線以及上控制極限和下控制極限。



要檢查哪些點用于計算中心線，只需移動圖表以顯示其后面的計算。單擊標記為“Average”的單元格下的第一個單元格。您可以通過在Excel的公式欄中查看公式來確定使用的數據范圍。

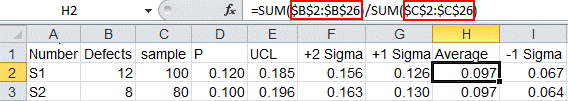

在下面的示例中，我們單擊了單元H2，注意到平均值是使用單元B2到B26和C2到C26計算的。





QI Macros使更新Control Limit計算變得容易

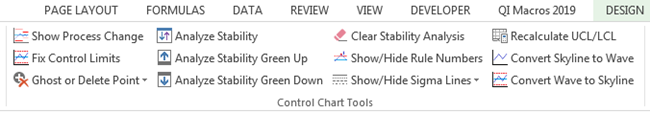

使用QI Macros創建控制圖后，可以使用QI Macros Chart工具菜單輕松更新控制界限。若要訪問菜單，必須位于圖表上或工作表中嵌入的圖表上。





單擊按鈕可以執行以下操作：



• 顯示過程變化（即樓梯踏步控制限值）

• 固定控制限值

• 重影A點-將數據點保留在圖表上，但將其從控制極限計算中刪除

• 刪除一個點-從圖表和控制極限計算中刪除一個點

• 重新計算UCL/LCL-添加新數據后重新計算控制限值



在由QI Macros創建的控制圖上很容易顯示過程更改。根據創建控制圖的方式，過程不同：



用Macro創建的新圖表



要在新圖表上計算兩組或多組控制限制，只需在希望更改限制的數據點之間留一行空白：





選擇包含空白行的數據并運行圖表。您應該得到一個包含兩個或多個控制限制集的圖表：





用Macro創建的現有圖表



1．轉到圖表并單擊流程更改發生的第一個數據點。





提示：第一次單擊點時，Excel將選擇整行。再次單擊該點，僅選擇該點。如果你做得正確，Excel會突出你選的點。



2．點擊QI Macros圖表菜單，選擇顯示流程更改：

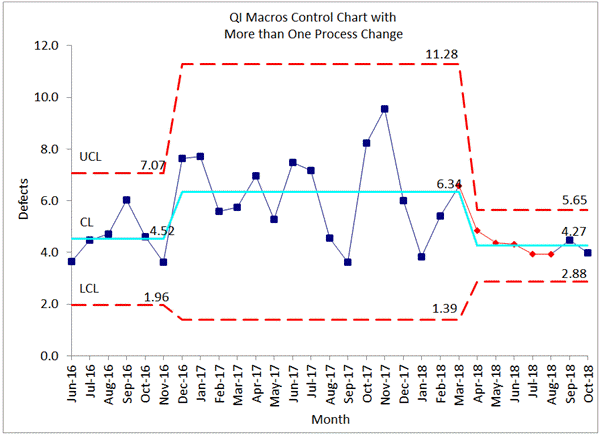

3. 宏將從您選擇的數據點開始計算一組新的控制限制。注意：您可以在圖表上多次執行此操作。下面的示例顯示了三組單獨的控制限值：





4．不要忘記使用新的控制限值重新運行穩定性分析。單擊圖表工作表。使用QI Macros菜單選擇“使用控制圖規則分析穩定性”。QI Macros將使用新的控制限制重新運行穩定性分析。



5．注意：在X chart上執行這些步驟不會更新到Rchart。您需要單獨更新R chart。



想要使用QI Macros創建中斷的時間序列嗎？請參閱以下說明：



您只需在兩個不同系列的結尾和開頭執行顯示過程更改，就可以創建中斷的時間序列圖！



為此，請?jiān)趦蓚€(gè)數據集之間放置一個空行，然后創建控制圖：





在更改數據或控制極限計算后，還可以輕松地重新運行穩定性分析。



從ControlChart Calculations中刪除點

（Ghost Point）



雖然通常不建議這樣做，但許多客戶要求能夠在控制圖上留下一個點，但從控制極限計算中刪除該點。使用圖表下拉菜單，QI Macros現在提供了這個功能。



要從計算中刪除點，但將其保留在圖表上：



1．單擊要?jiǎng)h除的點。





提示：第一次單擊點時，Excel將選擇整行。再次單擊該點，僅選擇該點。如果你做得正確，Excel會突出你選的點。



2.選擇QI Macros Chart菜單并選擇GhostPoint。





3．點標記將更改以指定點已“ghosted”。





4. 然后用新的控制限進行重新運行穩定性分析。



5. 如果要檢查控制限制計算，請轉到創建公式的數據表，然后單擊其中一個平均單元格。在公式框中查看公式。您將注意到重影點所在的行已從計算中刪除。在下面的示例中，第19行中的點已被刪除





6．您可能還希望向點添加文本，以進一步突出顯示它已從計算中刪除。



從ControlChart中刪除一個點



從圖表和控制極限計算中刪除點



從使用QI Macros創建的控制圖中刪除點很容易。根據創建控制圖的方式，過程不同：



•用Macro創建的控制圖

•使用控制圖模板創建的控制圖

•Excel 2007用于刪除嵌入圖表上的點的解決方案



用Macro創建的控制圖



從控制圖中刪除點：

1．單擊圖表。

2．單擊要?jiǎng)h除的點。





提示：第一次單擊點時，Excel將選擇整行。再次單擊該點，僅選擇該點。如果你做得正確，Excel會突出你選的點。

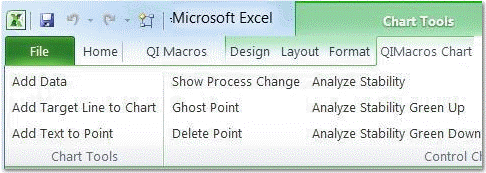

3．單擊QI Macros Chart菜單（最右邊）打開控制圖表工具菜單（最左邊）。選擇“Delete Point”。





4．選擇QI Macros Chart菜單并選擇“AnalyzeStability”，在不刪除點的情況下重新運行穩定性分析。





在Control Charts上重新計算UCL和LCL



對用Macro創建的圖表重新計算Control Limits



1．向控制圖添加新數據后，單擊圖表，然后單擊QIMacros圖表菜單，選擇重新計算UCL和LCL。





2．宏將使用所有數據點重新計算控制限制。



3．不要忘記使用新的控制限值重新運行穩定性分析。單擊圖表工作表。使用QI Macros菜單選擇“Analyze Stability With Control Chart Rules”。QI Macros將使用新的控制限制重新運行穩定性分析。
