NCG CAM v15.0.05

本次發布包括自v15.0.04以來我們所做的一些小的更新和修復。建議您盡快更新至v15.0.05。

請注意，NCGCAM v15.0將不會安裝在Windows XP或32位操作系統上。支持的操作系統包括Windows 7，64位，Windows 8 / 8.1 64位或Windows10 64位。

V15.0.05

1192：曲面分析：現在可以指定表面分析函數（例如Curvatures，CompareSurfaces和Draft Angles）超出范圍值的顏色。

轉向Tools > Options > System Colours ，按鍵在Analysis組中。

3707：曲面比較改進：將光標放置在表面上的點上時，如果點位于表面內，則會顯示負值曲面偏移。這可以在制作電極時使曲面比較功能更加可用。

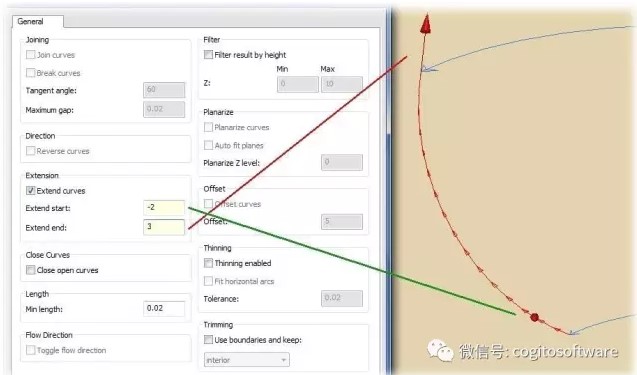

3752：用戶界面：改進的擴展/修剪曲線指南。現在繪制一個箭頭（與曲線相同的方向），以顯示延伸曲線的新端。如果曲線被削減掉，會在縮短的一邊顯示一個紅色的二進制對象。

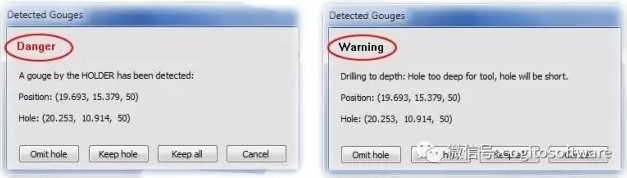

4219：用戶界面：鉆取周期警告消息框現在通過黑色標題 “Warning”或紅色標題“Danger”來表示警告的嚴重程度。

4656：Point：中間點現在可以在曲面平面圖或曲面的子選區上工作。返回點位于由曲面定義的XYZ區域的中心。

4893：Point：添加新選項“ConverttoPoints”到Points菜單。當單個檢測孔平面圖或鉆孔數據平面圖被突出顯示時，該選項可用于將孔中心提取為點鑲嵌平面圖。

4958：Linking：帶有邊界運算的TransformReverse Linking現在倒轉并重新鏈接。

4979：SplitToolPath：修復了運行分割工具路徑（或姊妹工具）時重新計算軸剖面數據的性能問題。

4996：UV Machining：加工圓角時，提高曲面之間接縫處的垂直于圓角的通過間隔。

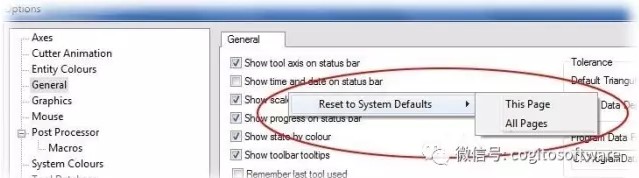

5024：在工具選項對話框上頁面的鼠標右端上下文菜單下，提供Reset toSystem Defaults。每個菜單都有“This Page”和“All Pages”選項。

5029：User Interface：解決了從轉換后的曲面平面圖中的UserInterface選擇曲面的問題。
5035：UserInterface：嘗試在項目前綴中寫入帶有奇怪字符的文件時，提供一個警告對話框而不是例外。

5037：ShaftProfile：“Shaft Profile Analysis對話框現在允許從最近使用的裁剪列表中加載兼容工具，使用的工具現在也將添加到MRU裁剪列表中。



5040：后處理器中bParallelEnabled的默認值現在為false。通過將該值設置為true，i7s上的后處理性能提高了約2個因數，但是在Xeons上，通過將其設置為true，性能差了大約2.5。由于Xeons的后期處理性能比同等的i7s差2倍，所以損失比增益要差。

5041：Shaft Profile：現在可以將ShaftProfile結果輸出到Java Script 文件（* .json）。

5043：Userinterface：現在已修復具有重復計數曲面的轉換沒有將組合的曲面文件夾添加到樹視圖。

5044：Five-Axis：使用凹割式刀具時（LolliPop，T-Slot和Dovetail），碰撞被不正確標記，這是由于該工具被投射為無限大，凹割式刀具現在已經被關閉（5軸控制臺>Gouge檢查> Advanced）。

對于LolliPop，T-Slot和Dovetail，不標記此選項，并默認此狀態。

5047：Adaptive Clearance：現已修復StockClearance參數的驗證不正確，允許無效輸入平面圖，造成失敗。

5048：Postprocessor：Heidenhain：添加了驗證刀具長度的選項（刀盤直徑和圓角半徑已有選項）。新參數為：

驗證包括刀具長度（默認設置為false，退出后處理器不受影響）。Q值的Tool Length Q Function取得刀具長度。

ToolLength Q Suffix用于調用機器上的相關子程序。Max刀夾直徑參數上的直徑被忽略。

5049：Machining：對機械加工使用零長的出屑槽使模擬應用程序掛起。不應該允許零長槽長，所以現在其不被允許。

5050：Linking：在某些特殊情況下，導致花費時間過長的粗銑外形的連接問題已經得到解決。

5054：Userinterface：如果將文本粘貼到Project Settings或CuttingParametersComment’字段中，有時候會忽略此文本，此問題現在已被修復。

5056：Userinterface：如果您一次轉換了多個不同類型的文件夾（即一個曲面和一個曲線文件夾），則生成的文件夾雖然具有正確的名稱，但在數據庫中的類型不正確。此問題已被修復，它也修復了5057。

5060：編輯刀具路徑到庫存模型：當編輯傳遞到從一組三角形曲面創建的庫存模型時，會出現程序崩潰的問題。此問題現已被修復。

5062：Helical Passes：修改邊界的默認設置，以限制在驅動器邊界之外生成通過的機會。

5070：Inspection：除了Heidenhain530控件之外，還支持Heidenhain 640控件的輸出。默認控件是530。

5079：Machine Along Curve：包含3+ 2中的水平弧的機械加工曲線問題已被修復。這也修復了4982 。

5084 : Updated theCatiaV5 reader to V2017.2. This provides support for CatiaV5 R2017 (R27).

5086：User Interface：自定義視圖對話框現在可以調整大小，允許更改窗口顯示選項，因此字段不會被截?cái)唷?/span>

5090：Postprocessor：ISO post：添加了一個選項，允許僅在刀具路徑末尾探測一個刀具。在刀具探測的后處理器選項中，添加了“僅探測刀具路徑結束”選項，默認值為false，因此不影響現有的后處理器。

5091: GPOST更新至V6.7 P17。

5093：UserInterface：當鉆孔宏無法找到所需的鉆取數據時，用戶現在只需在日志窗口中收到警告，而非一個彈出對話框。大型通用宏創建不合理數量的彈出窗口。在文檔中的Macros頁面中添加了關于鉆取宏的段落。

5094：ShaftProfile：對厚度的處理進行了改進?，F(xiàn)在創建軸型材數據不需要調整厚度。還修復了從數據庫中選擇的工具重新運行軸型材時的更新問題。

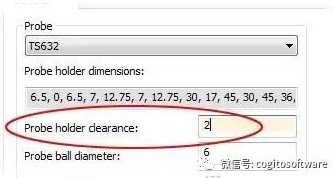

5095：Inspection：現在可以在創建Inspection向量時定義支架（探頭主體）空間距離。

5096：Linking：芯粗銑外形。修改編輯和未編輯的通道之間的行為不一致。

5112：Five-Axis：如果您使用Five-Axis平面圖創建一個帶有一個凹割式刀具的三軸刀具路徑（Lollipop, Dove或T-Slot），主要圓鑿保護策略現在將默認為“Leave out gouging points“，而不是”Retract along tool axis“。

由于刀具可能處于底切位置，因此沿著刀具軸回縮可能會造成危險。

5118：Macros：當使用“顯示所有對話框”運行宏時，現在在顯示PostProcessor對話框時表示“Allow Empty Toolpaths”設置，以停止出現任何不需要的消息對話框。

5120：糾正了如果以微米輸出NC文件，應顯示十進制值的注釋也以微米計的問題。還修復了微米不正確的情況。

5124：修正了可能導致數據庫鎖定的重新運行依賴平面圖（在本例中為切割參數平面圖）的情況。

5125：PostProcessor：ISO post：用于線性化弧線的Five-Axis平面圖的后處理程序和工具面使用錯誤的機械加工公差，該問題現在已經被修復。

5135：Adaptive Clearance：AdaptiveClearance策略中添加了一個新選項，以啟用垂直弧鏈接移動。

5136：更新了ModuleWorks2017-04庫的翻譯版本——也修復了5151。

5137：User Interface：為Five-Axis平面圖創建前/后二進制文件并不總是可以正常工作，該問題現在已經被修復。

5147：Rest finishing：可能發生在刀具路徑陡峭部分的圓鑿已被修復。

5152：ToolDatabase：Tool Database在刪除的工具數據庫中的刀具/夾持器的引用現在在選項對話框中以紅色突出顯示，并顯示缺少的刀具數據庫名稱。在列表中包含缺少的目錄后，才能使用這些工具數據庫。

5159：可以在由三角形組成的曲面上下文菜單中選擇菜單項“Draft Angles”。

5162：Surface Analysis：現在可以在分析對話框中將上限和下限修改為任何數值，而不會收到任何錯誤消息。

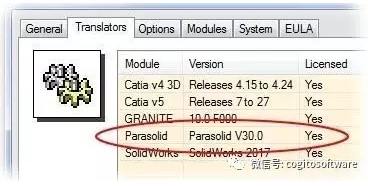

5166：Import：將Parasolid閱讀器更新到v30.0

5167 : User Interface: The File >Macro > Save As... 對話框已被整理。也修復了4986。

5171：從一組平面圖中創建庫存模型時，可能會拋出受限制的異常，其中一個平面圖失敗。

5174：UserInterface：當從Help菜單中訪問教程和參考手冊時，如果用戶點擊另一個NCGCAM窗口，手冊會保留在視圖中而不會被NCGCAM窗口所隱藏。

5175：Shaft Profile：修復了導致所需的圓柱和所需的主體長度不正確的問題。

5178：ToolDatabase：可以創建指向相同工具庫輸出文件的多個工具數據庫條目。其現在被檢查并被禁止。

5179：SurfaceAnalysis：為進行曲率、拔模角度和曲面比較而在曲面分析對話框中將上限或下限改為無效數時，將出現錯誤信息框。

5180：Exportto Excel：將數據導出到excel電子表格現在強制使用英文樣式（點）十進制分隔符。

5181：ToolDatabase：如果您將現有的工具數據庫添加到已加載的列表中，但是從原始文件中更改描述名稱，那么您將丟失來自任何工具的夾持器。該問題目前已被解決。

5182：User Interface: Shaft ProfileAnalysis:：我們不再?gòu)?qiáng)制將型材的刨削部分繪制成實色。相反，我們?cè)赥ools> Options > System Colours頁面上使用用戶定義的半透明度。默認顏色軸型材（圓鑿）已被設置的更加不透明。

5183：Shaft Profile：可以再次從機械加工通道平面圖中啟用ShaftProfile。

5187：UserInterface：刪除對話框后，焦點在有一些情況下沒有被正確設置。該問題現已被修復。

5189：使用比較中使用的庫存模型中的最小負厚度初始化曲面比較的下限，否則為0。

5191：UserInterface：在對話框上下文菜單中添加了一個新選項，將參數從工具頁面復制到剪貼板進行粘貼。

5193：Macros：使用變量運行宏時，用戶變量注釋未正確設置。該問題現已被修復。

5195：Adaptive Clearance：如果平面圖中包含邊界，且邊界是元平面圖，那么旋轉不會用于刀具路徑計算。該問題現已被修復。

5209：User Interface：修復了調整CutterPage reset Body Length和Shank Definition參數的問題。

5210：User Interface：Tools > Options> General頁面上的復選框不合適，該問題現已被修復。

5211：ShaftProfile Analysis：軸型材計算不是庫存安全，所以不允許粗銑型通過的軸型材分析來更換刀具。

5214：Shaft ProfileAnalysis：添加驗證檢查，以確保凹槽長度不能減?。词故菍?duì)零錐角）

5223：UserInterface：使用NCGCAM的Five-Axis平面圖對話框中的上下文菜單復制參數可能會崩潰。該問題現已被修復。

關于ShaftProfile厚度處理文件的改進。

修改本教程

更新了英文EULA措辭以參考使用以及安裝軟件。

更新了德語、葡萄牙語、日語Revo翻譯。

從中文簡體、繁體中文、法語、匈牙利語、意大利語、韓語、西班牙語、波蘭語、葡萄牙語、巴西語、俄語、泰語和土耳其語翻譯的對話框中刪除加速器。

更新德語幫助文件。

在所有翻譯中更正對話框布局，并從翻譯中刪除不需要的空白行。
