Control Chart的類型有多少？

如何選擇正確的圖表？

變量控制圖和屬性控制圖有什么區別？

如果您在這些問題中掙扎，您并不孤單。



您可以去上課，閱讀文章或者找到一個好的決策樹，但是下周，您不會記得您學到了什么…



這就是為什么我們?cè)赒I Macros代碼中構建了控制圖選擇規則。







QI Macros知道規則，會為您選擇正確的圖表



• Shewhart Variable Control Charts



用于測量數據

（時間、金錢、長度、寬度、深度、重量等）

通常包含小數（.006，8.9，74.05）



• Individuals & Moving Range XmR圖表模板



Individuals Moving Range Chart模板的目的是使用可變數據（時間、成本、長度、重量，當樣本大小為1時）評估過程的穩定性。



下面是一個例子，在QI Macros for Excel中Individuals Moving Range Chart模板。只需在黃色輸入?yún)^(qū)域輸入數據，控制圖、柱狀圖和概率圖就會繪制在右側。您還可以將其他電子表格中的數據剪切并粘貼到模板中。





Individual Moving Range (XmR)圖表模板實際上由多個模板組成，具體取決于您的需要：



讓我們來了解有關這些控制圖模板選項的詳細信息。



Excel中的控制圖模板



需要一種在Excel中創建控制圖的簡單方法嗎？

• 您是否有生產線員工他們沒有時間學習復雜的SPC軟件包？

• 您是否需要一個易于使用的填空解決方案，任何人都可以使用？



QI Macros Add-in包含各種ControlCharts的易于使用的模板

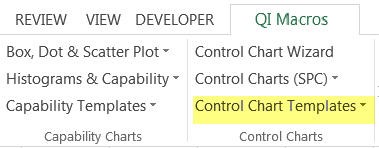

QI Macros在Excel的工具欄上安裝菜單。



只需從QI Macros菜單打開一個模板，開始創建圖表。

輸入單元格用黃色陰影表示。直接鍵入模板，剪切粘貼或從其他工作表鏈接。





QI Macros Add-in中包含的ControlChart模板



屬性Control Charts

• c chart

• p chart

• u chart

• np chart



變量Control Charts

• XmR chart

• XbarR chart

• XbarS chart

• I-MR-R chart



專用Control Charts

• Pre-control chart

• Cusum and EWMA charts

• Levey Jennings chart

• g and t charts



每個QI Macros Control Chart模板都具有這些附加功能



每個模板都是一個Excel工作簿，由多個具有不同選項的工作表組成。



控制極限計算選項



• 默認：中心線使用平均值

• 中線：中線使用中線

• 固定：用戶定義的控制限制

• 短期運行（DNOM）：將數據與目標值進行比較

• 實時XbarR：將量具數據解析為子組進行分析

• P for np LE 5：用于小樣本尺寸（僅適用于p chart）



Control Chart模板顯示選項



• Rolling Data：用戶定義要在圖表上顯示的點

• Scrolling Data：能夠滾動瀏覽大型數據集



• X bar R Chart Six Pack 的Excel模板



與Minitab的功能Sixpack™相同，只需花費一小部分成本



您不必花很多錢在昂貴的軟件上，就可以對您的數據執行過程穩定性和功能分析。



用于QI Macros Add-in for Excel使SPC像和在Excel電子表格中鍵入數據一樣簡單。



單擊Excel菜單上的QI Macros選項卡，打開XbarR Six Pack，然后單擊控制圖表模板，再單擊XbarR Six Pack。



然后只需將數據輸入黃色輸入?yún)^(qū)域，控制圖、柱狀圖、數值圖和概率圖將繪制在右側。您還可以將其他電子表格中的數據剪切并粘貼到模板中。





Sigma Estimator Formula



X bar R Six Pack還允許您選擇要用于sigma估計量的公式。默認值為匯總標準偏差，但您也可以通過更改單元格AV:2中的數字來選擇Sbar和Rbar。





提示：QI Macros將提示您輸入子組的大小。子群是在相同條件下產生的一組測量值。在上面的示例中，子組大小為5。



• Excel的X and S Chart Six Pack模板



與Minitab的功能Sixpack™相同，只需花費一小部分成本



您不必花很多錢在昂貴的軟件上，就可以對您的數據執行過程穩定性和功能分析。



用QI Macros Add-in for Excel使SPC就像和在Excel電子表格中鍵入數據一樣簡單。



通過單擊Excel菜單上的QI Macros選項卡打開XbarS Six Pack，然后單擊控制圖模板，然后再單擊XbarS Six Pack。



然后只需將數據輸入黃色輸入?yún)^(qū)域，控制圖、柱狀圖、數值圖和概率圖將繪制在右側。您還可以將其他電子表格中的數據剪切并粘貼到模板中。





Sigma Estimator Formula



X and S Six Pack還允許您選擇要用于Sigma估計量的公式。默認值為“合并標準偏差”，但也可以通過更改單元格AV:2中的數字來選擇Sbar。









提示：QI Macros將提示您輸入子組的大小。子群是在相同條件下產生的一組測量值。在上面的示例中，子組大小為5。



• Shewhart Attribute Control Charts



用于計數數據

（缺陷、錯誤、錯誤等的數量）

總是一個整數（1，44，75）



• 在Excel中創建一個c Chart



計數數據使用c Chart：

…當機會很大但缺陷數量很小時



例如，您可能在計算植物的損傷或醫院的藥物錯誤。錯誤的機會很大，但實際發生的機會很低。

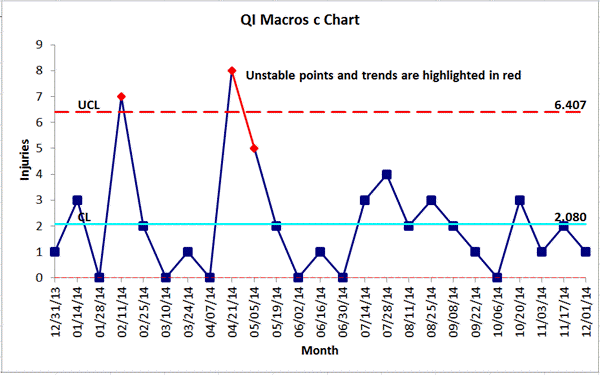

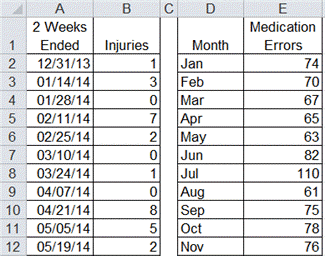

兩個c chart數據示例：





QI Macros將新菜單添加到Excel，并提供兩種創建圖表的方法：



對已收集的數據執行Macro



1．單擊并拖動數據以選擇它。

2．單擊QI Macros，然后ControlCharts，最后c chart。

3．QI Macros進行數學運算并繪制圖表。

4．QI Macros還執行穩定性分析。不穩定點或趨勢變紅，應被調查。



在Fill-in-the-Blanks模板中輸入數據



1．單擊QI Macros，然后ControlCharts，最后c chart。

2．將數據輸入黃色陰影區域。

3．輸入數據時繪制圖表。

4．使用圖表工具菜單運行穩定性分析。



在Excel中繪制一個u Chart



當計數缺陷和樣品尺寸變化時，使用u Chart。

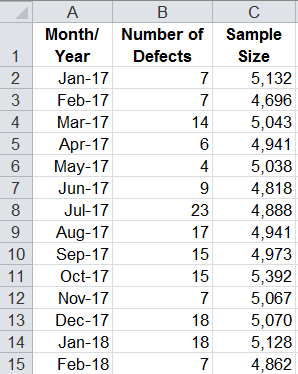

u chart數據如下：

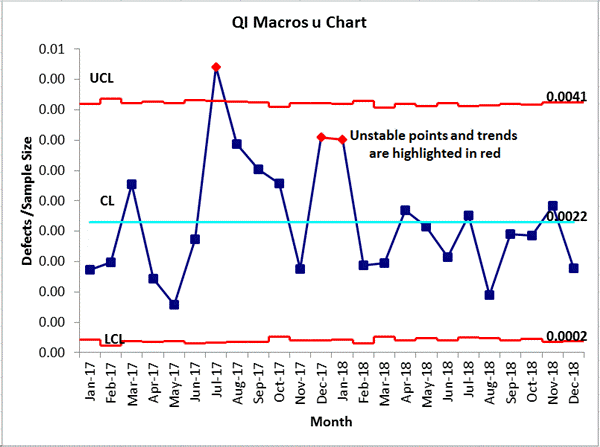

u chart示例：







不均勻的控制范圍是由不同的樣本大小造成的。



使用QI Macros在Excel中繪制u Chart是很容易的。

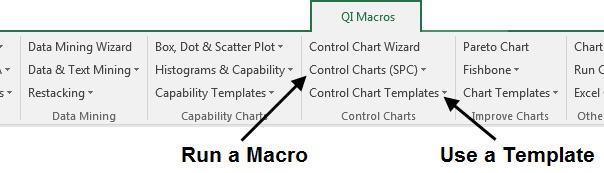

QI Macros將新菜單添加到Excel，并提供兩種創建圖表的方法：u chart macro和u chart模板：





通過運行macro創建一個u chart：



1. 選擇數據。

2. 在QI宏菜單上選擇一個U形圖。

3．QI Macros將為您計算并繪制圖表。

4．QI Macros也會將任何不穩定點或條件變?yōu)榧t色。這些應該被調查。

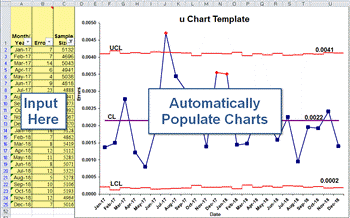

使用u chart模板創建一個圖表：



1．打開模板：QI Macros >Control Chart模板> u chart

2．將數據輸入黃色陰影區域。

3．輸入數據時繪制圖表。

4．使用圖表工具菜單運行穩定性分析。





Defects - u charts



每個項目可以有多個缺陷：





•車門上的劃痕

•賬單錯誤

•裝運中缺少的產品



Defective Items - p charts



每項只計算一次：





•需要重新噴漆的車門

•賬單錯誤

•未完成裝運



• 在Excel中繪制一個p Chart



當計算有缺陷的項目時使用p chart，樣本大小也會有所不同。



p chart是四種屬性控制圖之一，用于使用計數數據評估過程隨時間的穩定性。p charts有時與u charts混淆。

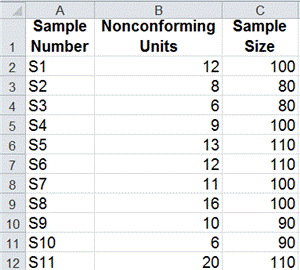

p chart數據示例





p chart示例







不均勻的控制范圍是由不同的樣本大小造成的。



使用QI Macros可以很容易地在Excel中繪制一個p Chart。



QI Macros將新菜單添加到Excel，并提供兩種創建圖表的方法：





“貴公司對Excel macros所做的工作非常出色。它不必創建公式和鏈接，從而節省了我很多時間。您的QI Macros比市場上大多數特定于SPC的軟件都要好。自1997年以來，我一直在使用您的macros。”

——查克·惠特克

Nishikawa Standard Co.



通過運行macro創建一個p chart：



1．選擇數據。

2．單擊QI Macros菜單>Control Charts > p chart。

3．QI Macros將為您計算并繪制圖表。

4．QI Macros也會將任何不穩定點或條件變?yōu)榧t色。這些應該被調查。



使用p chart模板創建圖表：



1．打開模板：QI Macros>Control Chart模板> p chart

2．將數據輸入黃色陰影區域。

3．輸入數據時繪制圖表。

4．使用圖表工具菜單運行穩定性分析。





• 在Excel中創建np Chart



使用np Chart計算有缺陷的項目/恒定的樣本量



np Chart是有用的，當它很容易計數的數量和樣品大小總是相同的缺陷項目。例子可能包括：每1000個有缺陷的電路板的數量或每50個樣本的錯誤發票。

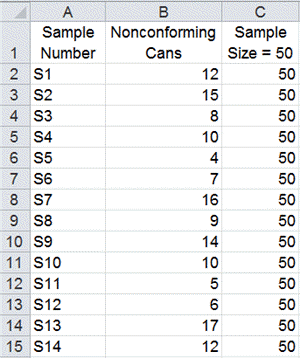

np chart數據示例

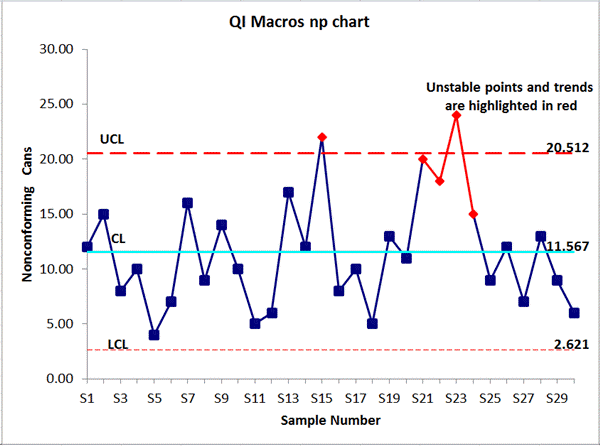

示例使用QI Macros創建的np chart





使用QI Macros很容易在Excel中繪制np Chart。



QI Macros將新菜單添加到Excel，并提供兩種創建圖表的方法：macros和模板：







對已收集的數據執行Macro



1．選擇數據。

2．單擊QI Macros >Control Charts > np chart。

3．QI Macros進行數學運算并繪制圖表。

4．QI Macros變?yōu)椴环€(wěn)定點或趨勢變紅。這些應該被調查。



在Fill-in-the-Blanks模板中輸入數據



1．單擊QI Macros >Control Chart模板> np chart。

2．將數據輸入黃色陰影區域。

3．輸入數據時繪制圖表。

4．使用圖表工具菜單運行穩定性分析。

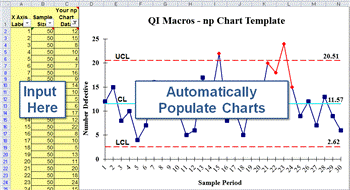

QI Macros np chart模板示例：、





“我研究了許多替代品（有些比QI Macros貴得多，有些在相同的價格范圍內）；QI Macros在價格/性能方面遠遠高于競爭對手。”

——羅伯特·班福德

軟件系統質量咨詢



“它很容易使用，任何人都可以使用它。就像一個魔術節目。

您輸入數據，點擊按鈕，然后“噗”一聲，就到了！

一切都為您完成了。太好了，我喜歡它……”

——全國衛生保健質量協會會議



QI Macros也可以繪制以下這些專門的控制圖



其他變量Control Charts



• Cusum Chart：檢測流程中的微小變化

• EWMA Chart：檢測小移位-子組大小=1

• Moving Average

• Hotelling t2：兩個相互作用的測量

• Levey Jennings圖表：標準偏差

• 精度控制圖：監視器配對測量

• 短期統計過程控制圖：與標稱值的偏差（DNOM）

• ZmR圖：Short Run Chart



其他屬性控制圖



• p' Laney chart

• u' Laney chart

• g chart：罕見事件之間的時間或單位

• t chart：罕見事件之間的時間
