LightningChart 簡介



1. 概述

LightningChart Ultimate SDK是微軟Visual Studio 的一個插件，專攻大數據可視化呈現問題，用于 WPF（Windows Presentation Foundation）和 Windows Forms .NET 平臺。



Arction 公司的畫圖組件主要為有嚴謹要求的科學，工程，測量和交易行業提供解決方案，特別專注于產品的執行性能和先進的功能。



LightningChart一般是使用低版本的DirectX9和DirectX11 GPU加速（圖形渲染），而不是使用較慢的GDI/GDI+ 或WPF圖形APIs。當GPU不可用時（不可訪問時）, LightningChart就會退而使用DirectX11/DirectX10 WARP軟件渲染，比如在一些虛擬機平臺上。而WARP其實已經不是GPU加速了，而是通過CPU配合軟件包來渲染圖形。



1.1圖表版本



針對WPF平臺，LightningChart組件擁有不同的綁定級別版本，以在不同性能和MVVM（模型 - 視圖 - 視圖模型）可綁定性需求之間進行平衡。





圖表版本	屬性綁定	系列數據綁定	綁定每個數據點	性能
WPF（非綁定）	否	否	否	超級棒
WPF（半綁定）	是	否	否	非常好
WPF（全綁定）	是	是	是	很好
WinForms	否	否	否	最好

表1-1.綁定與性能矩陣



從綜合角度出發，Arction建議使用半綁定API ( Semi-bindable API)

•為獲得WPF和多線程優勢的最佳性能，請選擇非綁定圖表。

•需在WPF可綁定和性能之間進行很好的權衡，請選擇半綁定圖表。

•如需完全使用WPF MVVM設計模式支持，請選擇全綁定圖表。



半綁定圖表API與LightningChart v.6的WPF圖表非常相似。不過包含了擴展屬性綁定, 也覆蓋了在collections中創建的對象。



在同一個應用程序中可以使用不同的圖表版本。因此，可以使用全綁定的圖表制作基本圖表，并綁定數據。對于高性能要求的項目，請使用非綁定的圖表。



 (圖表)部分可綁定和全綁定的屬性集合（例如ViewXY axes, 3D lights）默認是為空的，所以它完全支持XAML編輯器。而非可綁定和WinForm的集合則會預先填充默認項。

注意，非可綁定的WPF chart是不能在XAML里配置的。只能在后臺代碼里使用它。



1.2組件

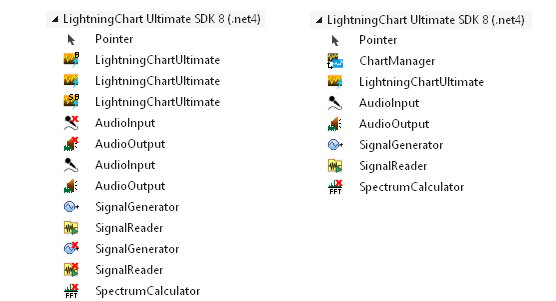

圖1-1. 左側是WPF工具箱組件。右側是WinForms工具箱組件





制圖裝配



LightningChartUltimate圖表組件, 在各種演示文稿中可視化數據。

在圖標的頂角, SB = Semi-bindable WPF chart 和 B = Bindable WPF chart



ChartManager 控制多個圖表組件的互操作和實時測量內存管理。 具體操作請看第15章。



SignalTools組合



沒有UI的組件標記為X。



AudioInput (音頻輸入) 從聲音設備中讀取波形音頻流。 線路輸入或麥克風輸入連接器是聲音設備中可用的典型選項。 實時流可以轉發到其他控件。 見第18章。



AudioOutput (音頻輸出)通過聲音設備來播放實時數據流, 如: 揚聲器或線路輸出。它不一定是音頻流，可以使用任何采樣的實時信號。 見第19章。



SignalGenerator (信號獲取)從多個可配置波形組件中獲取信號。 見第16章。



SignalReader (信號讀取)從信號文件中讀取波形數據，如PCM格式的WAV文件。 見第17章。



SpectrumCalculator (頻譜計算)  通過使用FFT（快速傅立葉變換）將信號數據（時域/time domain）轉換為頻譜（頻域/ frequency domain）。 還包含頻域到時域的逆向轉換方法。 見第20章。



1.3 Namespaces/命名空間



表1-2. 所有LightningChart Ultimate版本的assembly name(裝配名稱)和namespace root(命名空間)
