ENTERPRISE ARCHITECT 16.0 beta



您通向未來的旅程從今天開始



一個集探索與發明于一體的精準、直觀的現代建模與設計平臺。捕捉現狀，想象并期待未來。建立一個具有深厚根基和廣泛影響力的模型，以指導和實現您的故事、您的團隊目標和您公司的愿景。



建模、協作和治理





在瞬息萬變的世界中建模和協作



期刊、評論和討論的協作建模



新的和擴展的協作工具支持豐富的、基于團隊合作的建模方法



與團隊成員實時聊天。

保留基于個人模型的日記來記錄您的想法、靈感和經歷。

使用基于模型的郵件與其他建模者和組保持聯系。

每天使用 Element Journal 記錄特別的想法。

創建主題并發布對正式元素討論的回復。

使用擴展的審查系統提供、收集和管理正式反饋。

通過附加到聊天消息與團隊成員共享小文件和圖像。



對期刊、評論和討論進行有效的團隊協作建模



使用簡化的模型評論縮短您的項目時間。通過在圖表中收集和組織評審工件并將這些圖表作為導航單元添加到評審圖表中，快速創建評審集。使用硬編碼審查指示符來設置審查工件的狀態類型。捕獲評論筆記作為討論并發布帶有日期戳的評論。改進的用戶界面允許您加入活動審查并在關閉模型時留下審查。您現在可以按討論狀態、批準狀態、優先級和最近的回復過濾評論。從審查項目的下拉菜單中快速訪問測試管理、資源管理和維護窗口。



改進的審計



通過簡單直觀的模型審計保持控制。體驗改進的模型管理員/經理更改的可見性。Enterprise Architect 16 配備了更快的審計功能，可以迅速保持模型質量并提供靈活的變更管理。跟蹤更改并輕松探索和搜索一段時間內模型的重大更改。找出誰更改了元素，跟蹤在一段時間內所做的更改，與您的離岸團隊所做的修改保持聯系。



更好地控制用戶權限



通過更嚴格的治理保護您的模型。在模型用戶安全授權之上添加用戶級別的數據丟失防護規則，以防止模型數據被意外破壞。用戶限制阻止用戶執行特定操作，而無論他們的其他用戶和組安全權限允許什么。限制可應用于刪除包、圖表、元素、連接器、屬性和操作。它們還可用于限制 XMI 導入、從基線恢復和刪除基線?；旧先魏慰赡軐е?ldquo;數據丟失”的事情。







自動刷新圖表



實時協作和共同創作圖表。新的自動刷新圖表選項將您的常規 Enterprise Architect 圖表轉換為共享白板。只需使用首選時間間隔在圖表上啟用自動刷新，并讓您的團隊在發生更新時對其進行監控。結合聊天、討論和/或評論，您可以創建自己的實時、分布式和動態建模環境。



自動重新加載更改的圖表

設置 Enterprise Architect 以在其他人同時在同一模型中進行更改時重新加載您打開的任何圖表。這是一種個性化的選擇，讓您可以輕松了解最新信息。



保持最新狀態并了解其他人的工作可能如何影響您自己的工作



確保 EA 生成的任何圖表報告都是最新的



確保您始終查看并使用最新版本的圖表





訪問：布局 | 圖 | 選項 | 自動重新加載更改的圖表

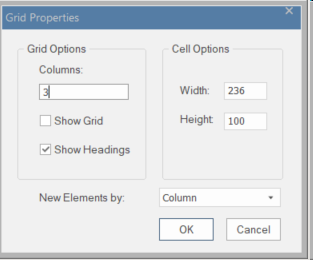

網格樣式 - 將您的圖表變成電子表格



網格樣式圖



使用新的網格樣式圖為您的模型構建電子表格、儀表板甚至主頁。應用熟悉的電子表格，如疊加層，自動將元素限制在一組指定的行和列內的單元格內。



自動將圖表劃分為單元格：



每個網格單元可以容納一個元素

行、列和單元格大小都是可配置的

可選的行和列標題以幫助按網格位置引用單元格（例如 A:1）

提供了一個新的腳本 API，用于通過網格位置引用元素

與新的 Scriptlet 元素集成以自動更新和處理網格中的元素

一種組織和管理大中型信息集的全新而強大的方法





構建歷史窗口



使用新的“構建歷史”窗口實時監控您的構建。保持資源/任務分配、當前正在運行的測試以及當前維護問題的最新視圖。



無論您是在監控軟件開發、模型設計、部署、項目管理還是其他場景，“構建歷史”都能讓您追蹤日常進展和開發過程。一個重要的管理視圖，用于驗證和指導您的模型和項目成型。



三個構建視圖讓您了解情況：



包含當前任務、任務結束、任務開始的資源/任務視圖

在可配置的時間范圍內運行測試的測試視圖

最近提出并采取行動的所有變更和問題的維護視圖



訪問：Alt+5 -> 資源歷史、測試歷史和維護歷史

訪問：開始 | 構建 -> 資源歷史、測試歷史和維護歷史

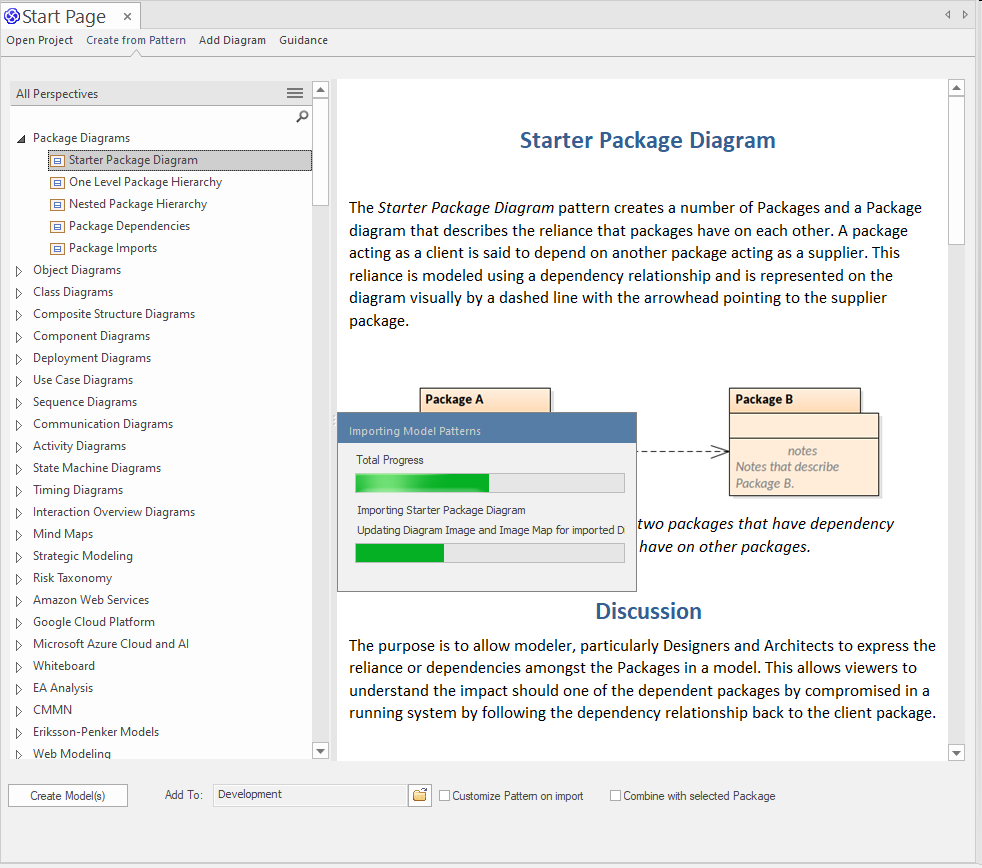

起始頁增強



基本的模型構建工具觸手可及！改進后的起始頁讓您可以快速方便地創建、打開和管理 Enterprise Architect 項目，從模式創建模型，選擇合適的圖表并將其添加到您的模型中并訪問過程指南。



從模式創建

使用從模式創建工具快速創建和開發新模型。模型模式是常見場景和解決方案的模板化起點。提供了全面的注釋和使用建議，以幫助您為您的模型選擇最佳解決方案。



添加圖表

立即從 UML、SysML 和許多其他開放標準和技術中選擇新圖表并將其添加到您的模型中。讓選擇圖表類型變得容易，您可以使用 Perspectives 定制技術和配置文件的選擇，以更好地匹配您的日常工作。







檢查器窗口中的外部數據選項卡



基于 PCS 的與 Jira 等外部系統的集成為建模者提供了其信息的多方面視圖。基于存儲在外部系統中的構造和實體的構建模型元素支持真正的全局視圖。



新的檢查器窗口選項卡“外部數據”提供了一種新工具，用于更深入地挖掘外部存儲的信息以及與模型“代理”元素相關的信息。這是用于協調模型與外部系統的寶貴且必不可少的工具。











自定義文件



版本 15 中的主要創新之一現已得到增強，可為構建高度可定制的報告提供更具吸引力的解決方案。



將您自己的圖形、徽標、政策和文本與從模型動態生成的內容部分混合。從提供的模板、您自己的基礎文檔或一個簡單的空白頁面開始 - 然后從項目瀏覽器中將內容拖放到需要的地方。



版本 16 中的新功能提供了更豐富、更簡潔的體驗。



能夠在初始文檔創建時選擇和應用模板。

有關設置部分的更多詳細信息

改進的內容列表，現在包含用于每個動態部分的元素和模板。

進度條可在文檔生成期間提供更好的反饋

現在在更新動態部分時數據丟失的情況下會顯示警告。

現在可以通過圖表工具箱創建自定義文檔元素。

許多增強功能和可用性更新

幫助信息擴展且易于訪問



訪問： 發布 | 自定義文檔

訪問：工具箱 | 文件 | 自定義文件



增強技術





Enterprise Architect 64 Bit





工作更大，工作更快，做得更多 - 并利用未來的浪潮。



EA 64 位 - 一個增強的技術平臺，可以證明您對 Enterprise Architect 的投資是明智的。



Enterprise Architect 已被廣泛重新設計為全新的 64 位版本和舊版 32 位版本。新的 64 位版本具有許多性能改進，允許您處理更大的數據集、報告、文件和存儲庫。一個干凈、快速且可擴展的解決方案，可隨時承擔您最大和最復雜的任務。

隨著未來越來越多地關注僅支持 64 位平臺，Enterprise Architect 已準備好迎接挑戰并在創紀錄的時間內交付出色的成果。



利用 64 位操作系統的功能和優勢

訪問更多內存

與 32 位相比，處理數據更有效。

支持更大的報表生成任務

支持更大的 XMI 導入/導出操作

支持更大的圖表導出/保存

構建和運行更大的模擬

構建和搜索大型 Code Miner 數據庫













基于新標準文件的存儲庫

Enterprise Architect 16 引入了新的基于標準文件的存儲庫。



QEA 文件 - 基于個人文件的基本版本

QEAX 文件 - 支持與小型工作組共享文件



新的 QEA/QEAX“迷你存儲庫”建立在經過驗證、安全和開源的 SQLite 數據庫之上。這些無服務器存儲庫與 Enterprise Architect 16 的 32 位和 64 位版本兼容。 QEA/QEAX 文件是您個人/工作組建模設計之旅的最簡單和最簡單的入口點。由于支持基本復制和簡單的共享模型訪問，對于許多建模者來說，QEA 迷你存儲庫將是選擇的起點。



主要好處是



開箱即用的 EA 存儲庫

重量輕

無服務器

離線開發支持基本復制

.QEAX 文件支持小型工作組的基本文件共享





注意：

使用允許您移植到 64 位版本兼容 QEA/QEAX 文件的遷移工具，可以輕松地將 EAP/EAPX 文件中的現有模型遷移到 SQLite 文件。要訪問遷移工具，請遵循菜單路徑：

設置 | 模型 - 轉移 | EAP/EAPX 項目傳輸

要繼續使用 EAP/EAPX 文件，請使用 Enterprise Architect 的 32 位版本。



簡化了連接到DBMS資源庫的方式



簡化了連接到DBMS資源庫的方式



除了之前需單獨安裝ODBC 或者OLEDB驅動器的連接方式外，Enterprise Architect 16為32和64位引入了“本機”連接方法。本機連接方法簡化了與現有或新數據庫資源庫的連接，不需要為單個DBMS安裝驅動器和定義DSNs。只需在本地連接屏幕中輸入數據庫的詳細信息，EA會與其連接。







以驚人的速度和細節搜索、查詢和檢查您的代碼庫



代碼分析器



將您的代碼庫編譯到 Code Miner 存儲庫中

使用提供的語言語法之一（或編寫自己的?。?/p>

使用 MFQL 查詢語言來搜索和檢查您的代碼

結果以毫秒為單位返回，即使對于大型代碼庫也是如此

與 EA 的代碼編輯器連接以提供即時智能感知

將代碼庫公開為服務 - 本地或共享

僅在新的更改和添加中編譯快速、影響最小的更新

創建您自己的語法來解析任何結構化信息











Scriptlets - 超越靜態視圖的一步





使用 Scriptlets 讓您的圖表栩栩如生！全新的 Scriptlet 元素是一個基于 Javascript 的強大工具，可讓您利用 EA 的底層豐富圖表和元素 API 并動態自定義外觀、文本、標記值和其他屬性。只需設置并忘記 - 無論何時加載圖表，新的 Scriptlet 都會運行，或者根據需要手動運行。使您的圖表響應模型更改并提供多個靜態視圖。



只需將一個 scriptlet 元素從工具箱拖放到圖表上，根據需要編輯 javascript，然后讓 EA 完成剩下的工作。您可以在一個圖表上有多個 Scriptlet，也可以在多個圖表上使用同一個 Scriptlet。



使用新的網格樣式圖和 Scriptlet 來構建您自己的電子表格！

使用新的單元格引用（A:1、A:2 等）API 更新網格樣式圖

自動更新動態屬性

對元素、名稱和標記值應用視覺更改

驗證圖中的模型元素

填充表格

在儀表板中呈現圖形元素

根據您的規則對元素進行動態顏色編碼



Javascript 控制臺

一個新的簡化和更強大的 Javascript 控制臺。新的 Javascript 視圖提供了更好的視覺和交互體驗，幫助您在 EA 中快速有效地編寫和執行 Javascript 代碼，利用廣泛的 API 來探索、提取和操作。



擴展的 JavaScript 庫



JavaScript 是 Enterprise Architect 16 中新的默認腳本語言。作為此更改的一部分，現有的 VBScript 和 JScript 庫已普遍遷移到 JavaScript。



新的示例和庫讓您可以有效地開始編寫腳本。對于基于模型的插件、scriptlet、通用腳本代碼、模擬中的元素行為等，JavaScript 是最好的（有時也是唯一的）選擇。



作為世界上最流行的編碼語言之一，JavaScript 是編寫基于動態模型的代碼以微調并使您的模型栩栩如生的最佳解決方案。新的例程和示例庫為您提供了一個良好的開端。

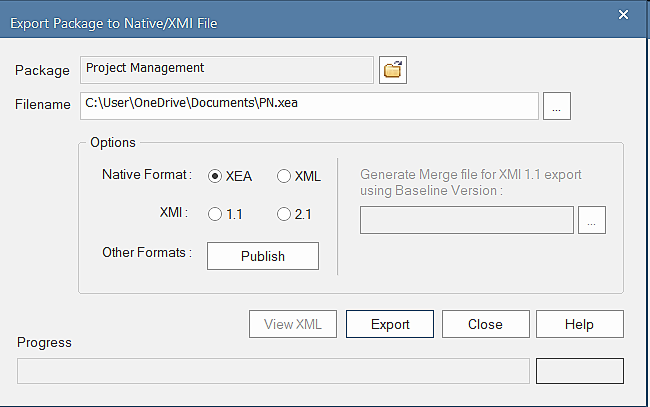

本機 XEA 文件交換格式

一種快速便捷的 XMI 和 XML 格式的新替代方案，用于快速交換大型包的數據。

使用 XEA 格式有助于簡化模型歸檔以及 Enterprise Architect 存儲庫的導出和導入。







工具、框架和用戶體驗







新的 UI 主題 - 暗藍寶石



引入新的深色視覺主題“深色藍寶石”，旨在最大限度地減少視覺對比度并提供輕松的閱讀體驗。新主題可以應用于 Enterprise Architect 中的所有窗口和可視控件。



在以下任何一項的視覺樣式設置中選擇深色藍寶石選項作為主題：



Microsoft® Office 2016，

Microsoft® Office 2019，

Microsoft® Visual Studio 2013 或

Microsoft® Visual Studio 2019





訪問：開始 | 外觀 | 視覺風格 | 主題















系統工程師的新模型模式



使用新添加的模型模式開始您的系統設計。Enterprise Architect 16 繼續擴展可重復使用的模式和內容庫，以提高效率和生產力。有效和即時訪問系統設計中的常見建模場景。



DMN 模式

自動合成孔徑雷達

SysML 模式

Modelica 案例研究

SysPhS 庫

八度求解器

小腳本







介紹 NIEM 5



使用基于模型的方法開發可使用和重用的標準化 NIEM 模式，實現可靠的信息交換。



只需從模型向導中導入最新的 NIEM 5.0 參考模型即可開始使用。入門模型模式和參考模型提供了現成的核心和特定領域術語，有助于構建通用詞匯表，確保組織之間的有效信息交換。

















檢查器窗口中的狀態選項卡



快速檢查和查看圖表中所有元素的狀態和優先級。這是一個必不可少的分類工具，可幫助您專注于現在重要的事情和可以后續處理的事情。



顯示圖表中所有元素的列表

專注于每個元素的狀態和優先級設置

處理您最緊迫的問題

將您自己的優先級和狀態類型添加到模型以驅動您的建模和設計















使用構造型配置 AutoName



自動命名已擴展為包括針對特定元素類型和構造型。例如，您現在可以通過選擇構造型和類型，將標準需求的自動命名單獨設置為 SysML 需求。



更好地控制新元素的自動命名

基于元素類型和構造型進行區分

以自己獨特的方式自動命名來自不同配置文件的相似類型





功能區 | 設置 | 參考資料 | 設置 | 自動命名和計數器















可定制的快速訪問工具欄



從功能區將您最喜歡和常用的命令（包括菜單按鈕）快速添加到新的快速訪問工具欄。即時訪問對您的工作很重要的任何內容。默認情況下，全屏視圖和工作區布局按鈕可用。



構建您自己的有用工具集合

右鍵單擊功能區項目并選擇“添加到快速訪問工具欄” - 就是這樣！

把您經常需要的東西放在前面和中間

簡單有效



















資源分配窗口中的甘特圖視圖



更新后的資源分配停靠窗口現在可用作甘特圖，為在模型中分配和管理任務的人員提供改進的視覺體驗。



清楚地了解任何元素上發生的工作

通過拖放快速修改開始和結束日期

輕松添加和修改任務

放大和縮小工作項

任務完成百分比疊加以提供即時視覺參考
