用于SysML仿真的MATLAB Simulink

Enterprise Architect現在與Simulink集成

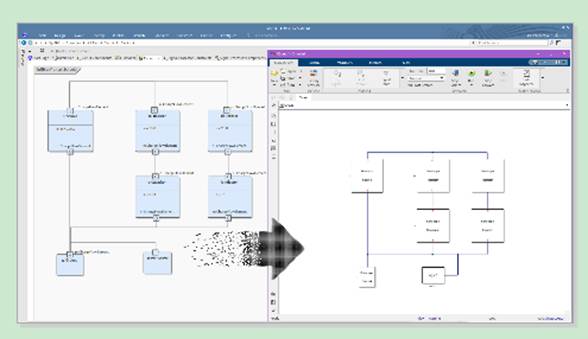

使用Enterprise Architect 15.2，您現在可以在Simulink和Modelica中運行SysML仿真。Enterprise Architect將SysML模型轉換為Simulink格式，并自動運行仿真，并繪制所選變量的輸出。生成的Simulink文件也可以直接在Simulink中打開，從而可以修改和微調仿真設置和輸出功能。

•通過新的Enterprise Architect模式直接訪問通用的內置Simulink庫塊，或使用新的SysPhS標準構造型參數引用您自己的自定義內置塊。

•Simulink的Simscape擴展還支持使用物理流對物理系統進行建模，從而可以跨許多不同的物理域訪問Simscape的大量庫模塊。

•Simulink的Stateflow擴展支持狀態機引導的仿真。





適用于物理系統的MATLAB Simscape

使用Simscape的Simscape擴展對物理系統進行建模



現在，Enterprise Architect可以將SysML內部框圖轉換為MATLAB的Simscape，它是Simulink的擴展，并指示MATLAB仿真和繪制所需的輸出。這允許對物理系統進行仿真，其中組件代表物理對象，流代表物理物質或能量，例如從一個水箱流向另一個水箱的水，或流經電阻器的電流。

訪問大量預建的Simscape庫塊，或創建對您自己的自定義庫塊的引用。



用于狀態機的MATLAB Stateflow

在帶有狀態機的Simulink中引導SysML仿真。將狀態機轉換為MATLAB Stateflow圖。

•利用MATLAB的功能來模擬狀態圖

•易于導出和運行



與GNU Octave的高級數學聯系

使用Octave'solver'類與Octave集成



開源Octave項目提供了豐富的數學函數庫，您可以在模型和仿真中利用它們



示例



下圖顯示了Enterprise Architect中的一個腳本示例，該腳本調用Octave執行數學函數圖。在這種情況下，將生成一個方波，并使用快速傅立葉變換對其進行處理，以給出形成方波的諧波幅度。

•用JavaScript創建一個Octave解算器

•調用Octave的數學功能來指導仿真

•與圖表和其他模型元素集成



對Modelica的新擴展支持

將模型導出到Modelica已擴展，以擴展對Modelica功能的支持



OpenModelica

•現在支持SysPhS，用于在SysML塊而不是Simulation配置中定義常量和變量

•支持在OMEdit-OpenModelica Connection Editor中顯示框圖

•支持引用現有的Modelica庫塊或自定義用戶定義的塊

•現在在OpenModelica Connection Editor中顯示別名和注釋

使用準備在OpenModelica中模擬的新SysPhS模式動態創建塊。使用最新的OpenModelica代碼生成，您可以在OpenModelica中查看SysML組件以及模擬圖。





OMG SysPhS-用于將系統模型與數學工具集成的開放標準

OMG SysPhS標準

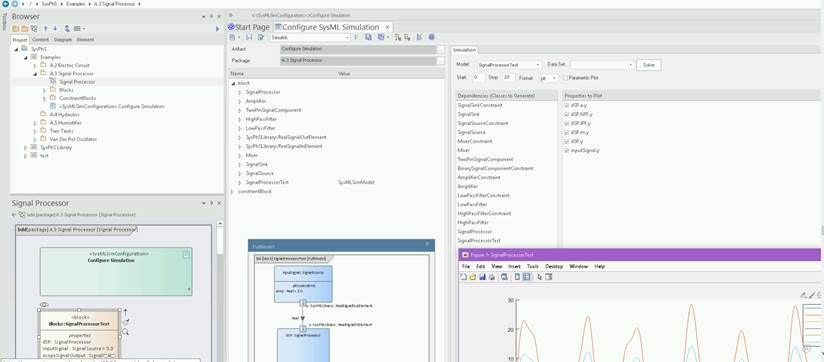

Enterprise Architect現在還支持OMG SysPhS標準，使您能夠在模擬中構造變量和常量的原型，并為這些變量分配各種選項。通過將常數和變量包含在塊的單獨隔間中，這提供了一種可視化方法來設置仿真。它還具有附加優勢，因為它們現在基于模型，因此更易于共享。





快速輕松地訪問仿真背后的所有腳本代碼

新的代碼編輯器功能支持圖表上所有元素的所有代碼和行為腳本的可視化。



單一代碼編輯器

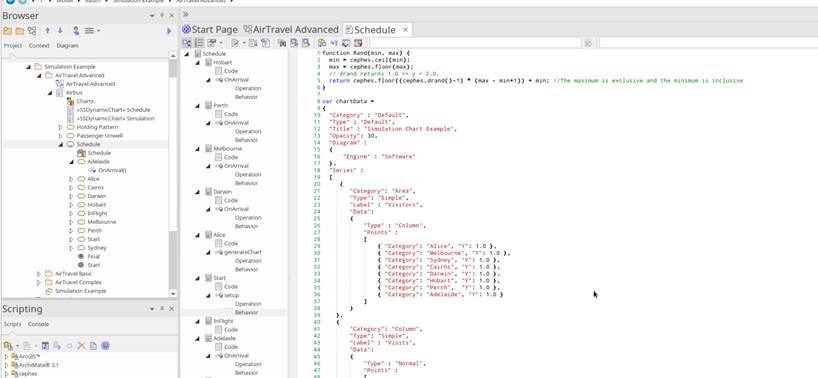

在諸如狀態機和活動圖之類的行為模型中編輯Javascript代碼已得到改進，以允許在單個代碼編輯器中編輯此類圖的所有行為。這些元素的代碼編輯器包括一個結構樹，允許導航和編輯任何子元素行為。



結構樹



以前，對于每個需要查看或編輯的行為，必須按F10或調出屬性對話框?，F(xiàn)在，每個行為都可以在帶有結構樹的單個編輯器中進行編輯，從而可以快速導航到子元素。



所有基于仿真結果的新動態圖表

從您的模擬中創建易于閱讀、直觀的圖表

•將模擬結果保存為可視圖表元素

•模擬結果填充的圖表可以輕松地包含在報告中

•與利益相關者共享用戶友好的仿真結果，而無需任何其他仿真工具



JavaScript引擎現在支持高級和集成數學功能

Cephes數學庫



傳奇的Cephes數學庫現已完全和緊密地集成到Enterprise Architect可用的JavaScript引擎中。該庫是用于科學和工程應用的400多種高質量數學例程的集合。這為希望將其工程和系統模型提高到新水平的建模人員提供了廣泛的數學潛力。
