浩辰CAD解決方案

亞太地區領先的CAD產品及解決方案，覆蓋100多個國家和地區，“CAD一體”服務體系，多種專業軟件幫助您提升工作效率！



浩辰CAD電氣 2019是首款同時支持浩辰CAD和AutoCAD®平臺的電氣軟件，主要應用于工業及民用建筑工程的電氣設計。浩辰CAD電氣以其領先的技術、簡便的計算、智能的繪圖、人性化的界面獲得眾多的設計行業用戶的認可和支持。





軟件特點



智能聯動的照明及弱電設計，圖紙繪制一氣呵成



開放定制、靈活便捷的圖層工具，智能識別墻線等建筑部件



二、三維同步生成，橋梁、電纜溝及構件自動匹配



專業化及強大的計算工具，緊隨規范及國標實時更新



靈活開放的數據庫，包含全計算參數數據庫、圖形數據庫



應用三維曲面設計技術，自動計算避雷針防護區域



功能介紹



強電和弱電平面

十余種設備布置方式，導線自動追蹤設備移動并智能連線，無需賦值直接標注，自動生成設備材料表，減少重復勞動。





設備圖庫

外部圖塊智能識別，無需入庫即可進行調整;只需將圖塊拷入一個目錄，即可實現批量入庫;更新圖庫一鍵操作；





三維橋架

二三維同步繪制橋架、電纜溝、配電柜。實現配電柜與電纜溝一體設計，雙排布置，并可以自動生成剖面圖。





接地設計

接地線線型自由選擇，可隨意繪制主接地網，也可根據建筑物外輪廓自動生成接地網。





滾球防雷

快速布置避雷針、直觀顯示保護范圍。自動標注BX值，自動生成防護范圍表和Word格式計算書，生成三維圖形動態觀察。

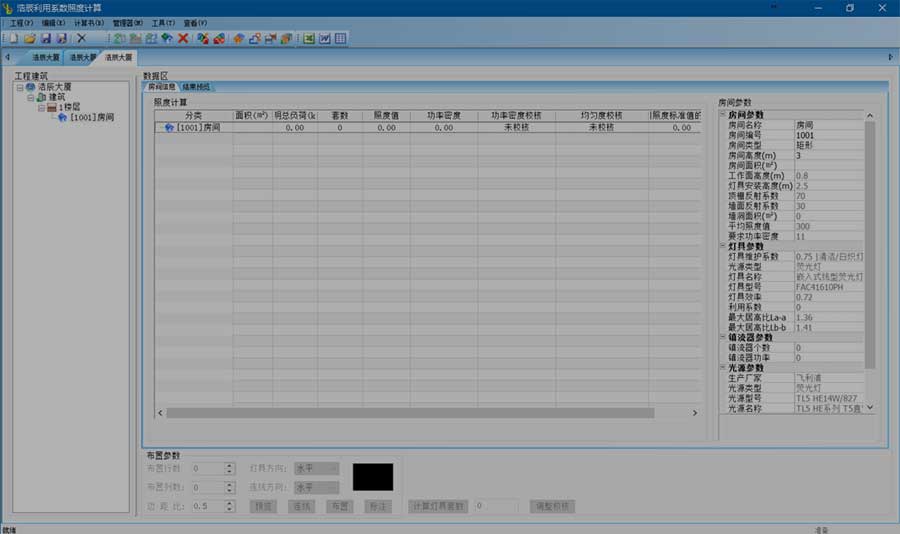

新版照度計算

快速拾取多層建筑圖，讀取每個房間的面積和高度，批量修改賦值燈具和光源參數。一鍵計算，快速生成計算書，生成布置效果圖。





強電系統

提供多種回路方案，可快速繪制動力及照明系統圖、干線系統圖、配電箱展開圖。自動生成動力及照明系統圖。





系統設置

強電平面、弱電平面、強電系統設置均集成到一個界面中，優化結構，方便設置。根據橋架用途，自定義橋架圖層顏色、線型。





建筑設計

配備基礎建筑設計功能，可以實現軸網柱子、墻體、門窗、房間屋頂、樓梯的繪制，實現三維建模。
