開始

繼承類結構是CAD .NET庫接口的基礎。 您可以在下面找到最重要的課程的簡短描述。

CADImage類定義了繪圖對象。所有可用的繪圖數據都可以通過此類的屬性來接收。要?jiǎng)?chuàng)建一個新的圖形，有必要?jiǎng)?chuàng)建和初始化CADImage對象：

CADImage cadImage = new CADImage（）;

cadImage.InitialNewImage（）;

當該代碼被實現時，可以為實體添加一個新的圖形。

該庫包括必須用于導入相應格式的圖形的CADImage派生類：

DWGImage - 導入DWG圖紙

CGMImage - 導入CGM圖紙

HPGLImage - 導入HPGL / 2圖紙

GBRImage - 導入擴展格柏（RS-274X）圖紙

CADRasterImage - 導入光柵圖像和圖元文件

CADImage.Layouts集合包含所有繪圖布局，而CADImage.CurrentLayout提供對當前繪圖布局的訪問，即對可視化的布局。

要得出結論，下面是一個示例，顯示如何創建一個新的圖形并將CADLine實體（一行）添加到其中：

CADImage cadImage = new CADImage（）;

cadImage.InitialNewImage（）;

CADLine vLine = new CADLine（）;

vLine.Point =新的DPoint（80，100，0）;

vLine.Point1 =新的DPoint（150，150，0）;

vLine.Color = Color.Blue;

vLine.LineWeight = 0.3;

cadImage.Converter.Loads（VLINE）;

cadImage.CurrentLayout.AddEntity（VLINE）;

當處理此代碼時，可以借助CADImage.Drawmethod可視化當前的繪圖布局。

基本的CADImage類用于導入DXF圖紙。

導入時，建議使用CADImage.CreateImageByExtension函數自動創建所需的類（由文本參數擴展定義）。下一個代碼自動將cadImage初始化為所需格式的類對象（DWGImage），然后導入指定的圖形。

CADImage cadImage = CADImage.CreateImageByExtension（@“d：/1.dwg”）;

cadImage.LoadFromFile（@ “D：/1.dwg”）;

在導入現有圖形時，無需實現初始化方法。

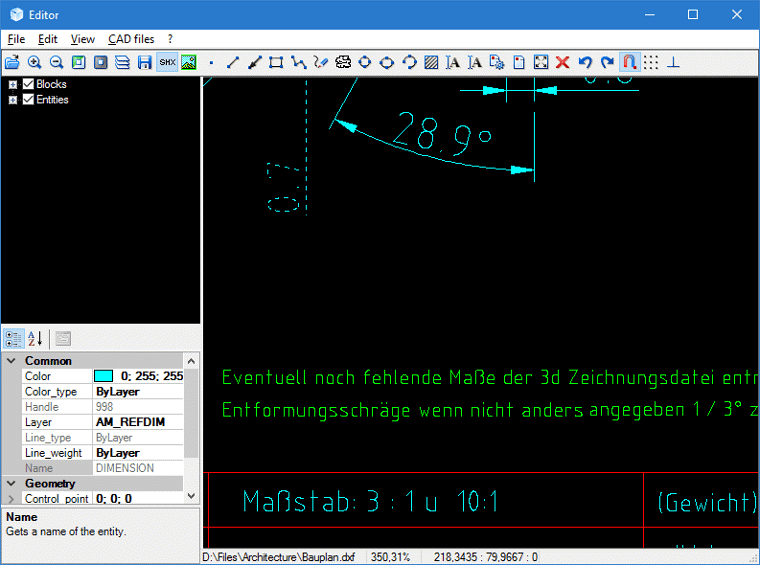

CADConverter類包含繪圖設置以及與任何現有繪圖對象相關的條目。像圖層，塊和樣式這樣的非視覺對象存儲在CADConverter對象中。每個圖形都有一個唯一的CADConverter對象訪問，通過CADImage.Converter進行訪問。當添加任何新對象或編輯任何現有對象時，必須將新的/已編輯的對象加載到CADConverter中：

cadImage.Converter.Loads（changedObject）;

CADEntity類是圖形的基本實體類（換句話說，視覺實體的類）以及其他對象（例如圖層和塊）。每個實體都有自己的一組屬性，它允許用戶更有效地訪問圖形繪圖數據。

CADEntityCollection類提供實體的集合（CADEntity對象和繼承的類）。實體成員的訪問不僅可以通過索引執行，還可以通過Handle（每個實體的唯一標識符）執行。

CADLayout類是CADEntity派生類，并呈現實體所在的非可視化布局對象。 CAD .NET根據所在的布局組織實體。布局實體包含在作為CADEntityCollection對象的CADLayout.Entities中。

• CADImage.Layouts集合包含所有繪圖布局，而CADImage.CurrentLayout提供對當前繪圖布局的訪問，即對可視化的布局。

要得出結論，下面是一個示例，顯示如何創建一個新的圖形并將CADLine實體（一行）添加到其中：

CADImage cadImage = new CADImage（）;

cadImage.InitialNewImage（）;

CADLine vLine = new CADLine（）;

vLine.Point =新的DPoint（80，100，0）;

vLine.Point1 =新的DPoint（150，150，0）;

vLine.Color = Color.Blue;

vLine.LineWeight = 0.3;

cadImage.Converter.Loads（VLINE）;

cadImage.CurrentLayout.AddEntity（VLINE）;
