Standard CADEditorX界面:



• 下載所需版本的 CADEditorX：32 位或 64 位
• 安裝程序

要通過 Windows 命令行在系統中注冊控制元素，請執行以下操作：



例如，要在 64 位 Windows 7 中注冊 64 位版本的 CADEditorX，請執行以下操作：



請注意：CADEditorLib.ocx 組件在安裝過程中已在系統中注冊。 如果您測試不同的 CADEditorX 版本，則可能需要在系統中手動注冊組件。



• 在開始菜單中運行 XML IDE 演示應用程序。 此應用程序有助于了解有關 CADEditorX 功能的更多信息，并使您可以訪問大量 XML 示例。



• 在左側的示例列表中，選擇 Add.xml 示例并點擊執行 XML。
• 當執行 Add.xml 示例中的 XML 時，兩個對象被添加到控件中：文本 CADSoftTools 和 10 個單位長的水平線。



• 您還可以借助嵌入到 CADEditorX 控件中的繪圖工具添加文本、線條和其他對象。 例如，選擇線條工具并使用鼠標將其添加到繪圖所需的部分。
• 打開演示項目，展示如何運行最常用的命令。



如何處理XML

與 CADEditorX 控件元素的編程交互基于 ProcessXML 函數和 OnProcess 事件的使用。

ProcessXML 函數

ProcessXML 函數用于處理 XML 指令。 它接收輸入的 XML 作為參數，對其進行處理并將結果作為 XML 返回。 XML IDE 演示應用程序包含 XML 指令示例。

句法：



AInput 是輸入的 XML 文檔； 返回值是包含一些輸入數據的 XML 文檔。

C# 示例：



OnProcess 事件

OnProcess 事件在以下情況下被激活：

• 執行 ProcessXML 函數時

當內部 CADEditorX 事件之一被激活時，如果此內部事件較早被激活（即，如果您訂閱了此事件）。

它使 OnProcess 事件對于處理以 XML 形式返回的數據很有用。

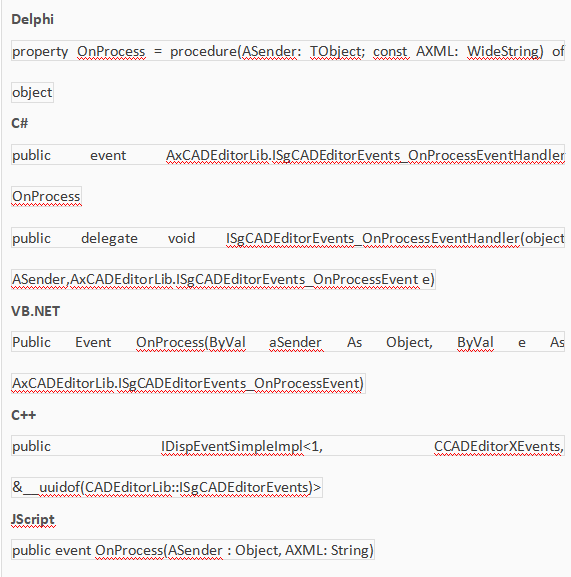

句法：



ASender 是提供數據的控件； AXML 是包含輸出數據的 XML 文檔。

C# 示例：





要在 CAD XML API 的幫助下執行復雜任務，建議使用 XML 解析器來處理輸出 XML。 所有流行的編程語言都有大量的 XML 解析器。 Microsoft Windows 提供了 DOM 技術來處理 XML； 這項技術非常強大，但速度相當慢。 此外，還有許多簡單快速的 XML 解析器作為開源提供用于不同的編程語言。
