Shop Floor Roundness

車間系統圓度和諧波的測量

圓度和諧波…在車間里?…沒有主軸?

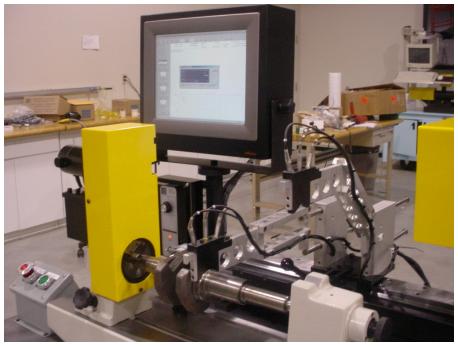

Digital Metrology最近與Nelson Precision (www.nelsonprecision.com)和北卡羅來納大學夏洛特分校(University of North Carolina at Charlotte, UNCC)合作開發了一個測量圓度和諧波的車間系統。布里格斯,Stratton (www.briggsandstratton.com)目前正在使用該設備來控制曲軸的圓度和諧波特性，使公差達到1億分之一英寸。

沒有軸?怎么會這樣呢?

該系統不依賴精密主軸測量圓度和諧波，而是采用三探針?lè)椒?，將元件的形狀誤差與運動解耦。為此，UNCC開發了特殊算法。其結果是，該系統可以快速準確地測量生產環境中的圓度，而不需要精密的主軸或費時的調平和對準組件。

簡單3步

該系統操作簡化，只需三個步驟:

1. 加載部分。

2. 測量頭定位。

3. 開始測量。

該系統自動控制測量，分析數據和發送結果到一個程控程序包。
